運動控制器SC100B
發布時間：2012-01-17

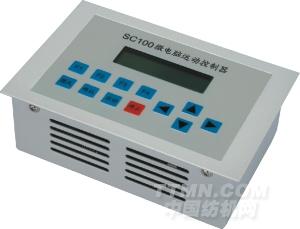

.jpg)
主要特點
運動控制器SC100B
產品特點
■高性能，低價格
■10位通用數字I/O口 (4入6出)
■中文液晶顯示 (2行/16字符) 和12鍵薄膜開關
■豐富指令集 (20余條指令可供用戶編寫復雜運動)
■可執行各種單向、循環、往復、延時、I/O等動作
■速度、長度和加速度可任意設定，單/雙軸控制
■輸出脈沖頻率范圍1-400KHz
■帶原點、限位、光隔離、觸發等功能
■自由編程，指令易學易用，程序可達100行
產品概述
帶指令集的SC100B控制器是一種使用簡單、編程容易、功能強大、價格優惠的步進電機控制器，用于執行各種單向、循環、往復、延時等運動，距離、速度、加速度、停留時間等參數可由鍵盤或指令輕易設定。步進控制信號和主要I/O口采用光電隔離，抗干擾能力強。SC100B控制器內含20余條操作指令、6項參數設定，功能強大。對于許多用途，用戶可根據需要自行編寫控制程序，然后用控制器面板上的按鍵輸入，液晶顯示器顯示相應的指令和數據。對于特殊或十分復雜的用途，用戶可委托雷賽工程師編制軟件。
主要應用領域
定長剪切機、點膠機、切割機、包裝機

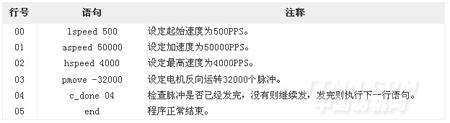

編程介紹
.jpg)
模式和參數介紹
SC100B控制器有四個基本模式：1、自動模式 2、手動模式 3、參數模式 4、編程模式在參數設定狀態，用戶可設定長度、點動速度、間隙補償、脈沖當量等六種參數。在編程狀態下，用戶可使用lspeed，pmove，hmove等二十余條指令編寫功能相當復雜的控制系統。在自動運行狀態下，用戶可一次執行完自己編寫的程序，在手動運行狀態下，程序將單步執行。
接口信號描述

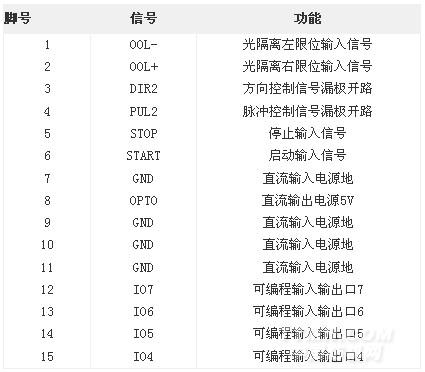

P1端口
.jpg)

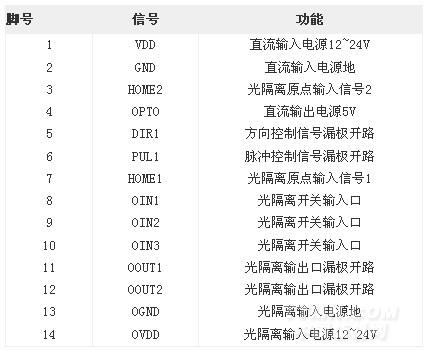

P1端口
.jpg)

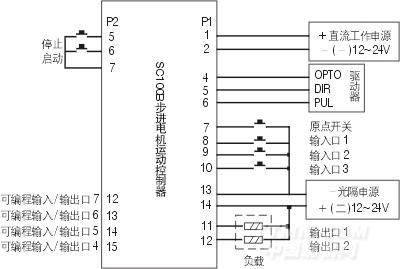

接口電路介紹
SC100B控制器提供兩個接口，P1口為14位接線柱，用于脈沖、方向、原點、3位輸入/2位輸出，所有信號經光電隔離，11、12腳輸出可驅動高達0.5A的負載。P2接口提供啟動、停止、4位輸入/輸出。對I/O口需求多的用途，用戶可用P2口，如需光隔的P2口信號則需另外購買與P2口相配的轉接板。
.jpg)
訂貨信息
.jpg)
