直流無刷電機系列57BID12V內置驅動
發布時間：2012-04-11
產品名稱：直流無刷電機
產品型號：57BID12V內置驅動
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件57BID
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 型號 Model | 57BID01-12 | 57BID02-12 | 57BID03-12 | 57BID04-12 |
| 磁極數 Poles | 4 | |||
| 相數 Phase | 3 | |||
| 額定電壓 Rated Voltage(VOC) | 12VDC±10% | |||
| 額定轉速 Rated speed(RPM) | 3000 | 3000 | 3000 | 3000 |
| 額定力距 Rated Torque(N-m) | 0.057 | 0.11 | 0.165 | 0.22 |
| 額定電流 Rated Current(Arrps) | 2.4 | 4.6 | 6 | 8.8 |
| 輸出功率 Output power(Watts) | 15 | 34 | 52 | 69 |
| 峰值轉矩 Peak Torque1(N-m) | 0.18 | 0.38 | 0.58 | 0.8 |
| 峰值電流 Peak Current(Amps) | 7.5 | 14 | 18 | 24 |
| 轉矩常數 Torque constant(N-m/Amps) | 0.023 | 0.022 | 0.023 | 0.022 |
| 反電勢 Back EMF(V/kRPM) | 2.4 | 2.3 | 2.4 | 2.3 |
| 轉動慣量 Rotor inertia(g·cm²) | 32 | 42 | 58 | 72 |
| 機身長度 Body Length(L) (mm) | 71 | 76 | 86 | 96 |
| 重量 Mass (kg) | 0.45 | 0.6 | 0.75 | 0.9 |
*以上僅為代表產品，派生產品可根據客戶要求制作

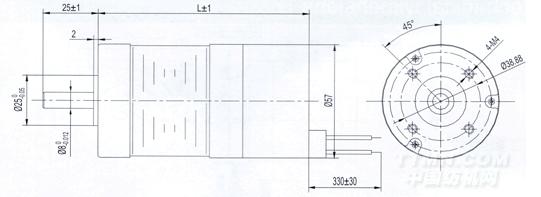

Mechanical Dimensions(外型圖)
.jpg)

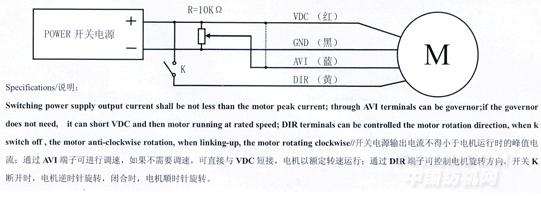

Wiring diagram(接線圖):
.jpg)
