直流無刷電機系列57BLF
發布時間：2012-04-11
產品名稱：直流無刷電機
產品型號：57BLFSeries
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件57BLFSeries
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技術數據):
| Model | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04 |
| Number of Poles | 8 | |||
| Number of Phases | 3 | |||
| Nominal voltage VDC | 24 | 24 | 24 | 36 |
| Rated speed RPM | 3000 | |||
| Rated Torque N-m | 0.2 | 0.4 | 0.6 | 0.8 |
| Rated Current Amps | 4 | 7.8 | 12 | 15 |
| Output Power Watts | 63 | 125 | 188 | 250 |
| Peak Tourque1 N-m | 0.6 | 1.2 | 1.8 | 2.4 |
| Peak Current Amps | 12 | 23.5 | 36 | 45 |
| Torque constant N-m/A | 0.065 | 0.066 | 0.066 | 0.066 |
| Back EMF V/kRPM | 6.23 | 6.3 | 6.3 | 6.3 |
| Rotor inertia g·cm² | 120 | 170 | 220 | 270 |
| Body Length(L) mm | 59 | 80 | 101 | 122 |
| Mass kg | 0.65 | 1.0 | 1.4 | 2.0 |
*以上僅為代表產品，派生產品可根據客戶要求制作

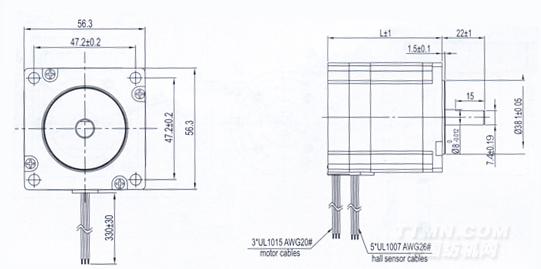

Mechanical Dimensions(外型圖)
.jpg)

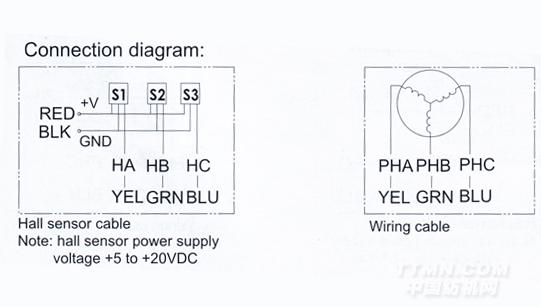

Wiring diagram(接線圖):
.jpg)
