直流無刷電機系列57BL
發布時間：2012-04-11
產品名稱：直流無刷電機
產品型號：57BLSeries
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件57BLSeries
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技術數據):
| Model | 57BL01 | 57BL02 | 57BL03 | 57BL04 | 57BL05 | 57BL06 |
| Number of Poles | 4 | |||||
| Number of Phases | 3 | |||||
| Nominal voltage VDC | 24 | |||||
| Rated speed RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Rated Torque N-m | 0.057 | 0.11 | 0.165 | 0.22 | 0.33 | 0.44 |
| Rated Current Amps | 1.2 | 2.3 | 3.0 | 4.4 | 6.6 | 8.6 |
| Output Power Watts | 15 | 34 | 52 | 69 | 103 | 138 |
| Peak Tourque1 N-m | 0.18 | 0.38 | 0.58 | 0.8 | 1.2 | 1.6 |
| Peak Current Amps | 3.6 | 6.8 | 9 | 13.2 | 19.8 | 25.8 |
| Torque constant N-m/A | 0.074 | 0.059 | 0.06 | 0.062 | 0.062 | 0.063 |
| Back EMF V/kRPM | 7.75 | 6.2 | 6.3 | 6.5 | 6.5 | 6.6 |
| Rotor inertia g·cm² | 32 | 42 | 58 | 72 | 106 | 140 |
| Body Length(L) mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| Mass kg | 0.43 | 0.5 | 0.67 | 0.75 | 1.0 | 1.25 |
*以上僅為代表產品，派生產品可根據客戶要求制作

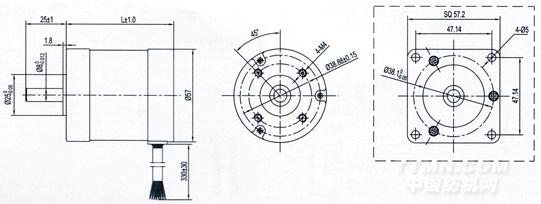

Mechanical Dimensions(外型圖)
.jpg)

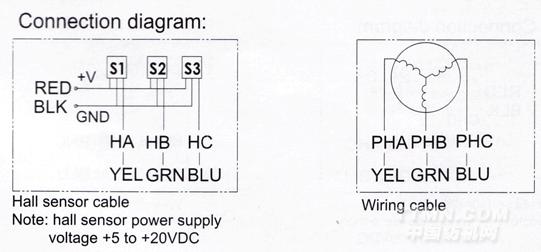

Wiring diagram(接線圖):
.jpg)
