直流無刷電機系列42BLFX
發布時間：2012-04-11
產品名稱：直流無刷電機
產品型號：42BLFXSeries
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件42BLFXSeries
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| Model | 42BLFX01 | 42BLFX02 |
| Number of Poles | 8 | |
| Number of Phases | 3 | |
| Nominal voltage VDC | 48 | |
| Rated speed RPM | 4000 | |
| Rated Torque N-m | 0.12 | 0.2 |
| Rated Current Amps | 1.2 | 2.1 |
| Output Power Watts | 50 | 84 |
| Peak Tourque1 N-m | 0.36 | 0.6 |
| Peak Current Amps | 3.6 | 6.3 |
| Torque constant N-m/A | 0.108 | 0.104 |
| Back EMF V/kRPM | 11.3 | 10.9 |
| Rotor inertia g·cm² | 62 | 123 |
| Body Length(L) mm | 59 | 84 |
| Mass kg | 0.35 | 0.5 |
*以上僅為代表產品，派生產品可根據客戶要求制作

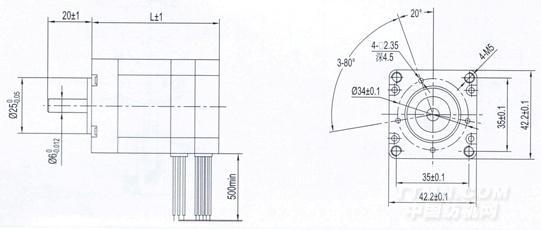

Mechanical Dimensions(外型圖)
.jpg)

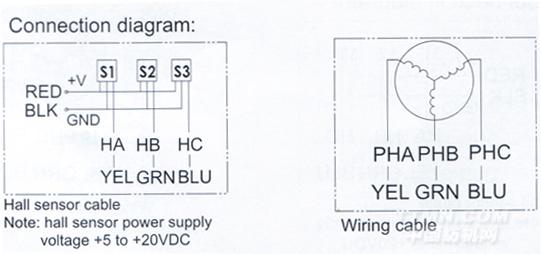

Wiring diagram(接線圖):
.jpg)
