直流無刷電機系列28BL
發布時間：2012-04-11
產品名稱：直流無刷電機
產品型號：28BL
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件28BL
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型 Model | 28BL01 | 28BL02 | 28BL03 |
|
磁極數 number of poles |
4 | ||
| 相數 number of phase | 3 | ||
| 額定電壓 Rated voltage(VDC) | 12 | 24 | 24 |
| 額定轉速 Rated speed(RPM) | 3000 | 3000 | 3000 |
| 額定力矩 Rated Torque(N-m) | 0.015 | 0.03 | 0.05 |
| 額定電流 Rated Current(Amps) | 0.9 | 1 | 1.5 |
| 輸出功率 Output Powe(Watts) | 11 | 22 | 33 |
| 峰值轉矩 Peak Torque1(N-m) | 0.045 | 0.09 | 0.15 |
| 峰值電流 Peak Current(Amps) | 2.7 | 3 | 4.5 |
| 轉矩常數 Torque constant(N-m/Amps) | 0.035 | 0.058 | 0.057 |
| 反勢力 Back EMF(v/kRPM) | 3.37 | 6.1 | 6.1 |
| 轉動慣量 Rotor ineria (g.cm²) | 1.5 | 2.5 | 6 |
| 機身長度 Body Lengh(L) (mm) | 40.5 | 53 | 78 |
| 重量 Mass(kg) | 0.08 | 0.1 | 0.3 |
*以上僅為代表產品，派生產品可根據客戶要求制作

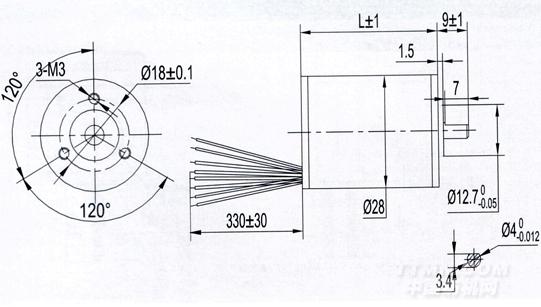

Mechanical Dimensions(外型圖)
.jpg)

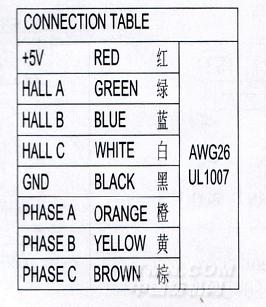

Wiring diagram(接線圖):
.jpg)
