混合式步進電機系列60BYGH
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：60BYGH
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件60BYGH
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (N.m) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (kg.cm) |
重量 Motor weight (kg) |
|
60BYGH402A |
1.8 |
57 | 2.4 | 3 | 0.8 | 1.6 | 1 | 6 | 300 | 0.6 | 0.77 |
| 60BYGH403A | 1.8 | 57 | 3.9 | 3 | 1.3 | 4.3 | 1.4 | 4 | 300 | 0.6 | 0.77 |
| 60BYGH408A | 1.8 | 57 | 4 | 2 | 2 | 3.5 | 1.2 | 6 | 300 | 0.6 | 0.77 |
| 60BYGH801A | 1.8 | 87 | 5.6 | 2 | 2.8 | 6 | 1.8 | 6 | 840 | 1.1 | 1.34 |
| 60BYGH805A | 1.8 | 87 | 2.8 | 4 | 0.7 | 3.5 | 2.3 | 4 | 840 | 1.1 | 1.34 |
| 60BYGH806A | 1.8 | 87 | 4.2 | 3 | 1.4 | 4.3 | 2.0 | 6 | 840 | 1.1 | 1.34 |
*以上僅為代表產品，派生產品可根據客戶要求制作
Mechanical Dimensions(外型圖)
.jpg)

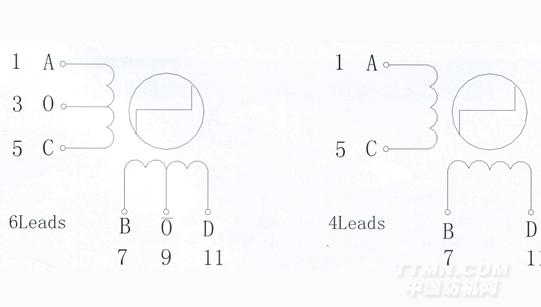

Wiring diagram(接線圖):
.jpg)

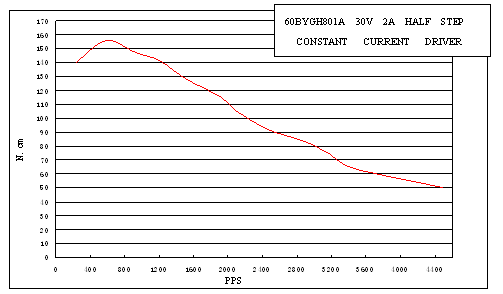

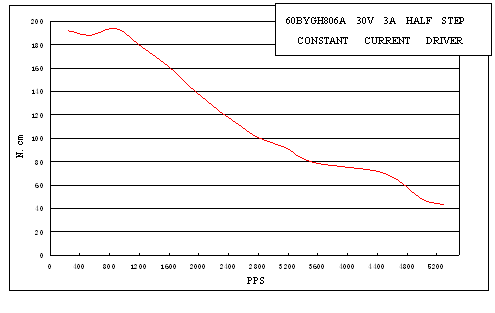

Pulse-torque Characteristics (矩頻特性)
.gif)
.gif)
.gif)
