YE-100、YE-150膜盒壓力表
發布時間：2018-06-12
.jpg)
YE-100、YE-150膜盒壓力表
說明:
膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。
YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
□主要技術指標
●標度范圍、精確度等級及重量
|
型號
|
標度范圍 kPa
|
精確度等級
基本誤差限±% |
重量kg
|
||
|
正壓
|
負壓
|
正負壓
|
|||
|
YE-75
YE-100 YE-150 |
0～1.6
0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40* |
-1.6～0
-2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 |
-0.8～+0.8
-1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 |
2.5
|
0.5
|
注：YE-75、100僅生產帶*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
●導(測)壓系統及外殼等主要零件的材質
|
零件名稱
|
材料牌號
|
|
接頭
|
黃銅 HPb59-1
|
|
膜盒
|
錫青銅 QSn6.5-0.1
|
|
齒輪傳動機構
|
銅 HPb59-1
|
|
表殼、罩殼
|
冷軋鋼板 20
|
□結構原理
儀表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

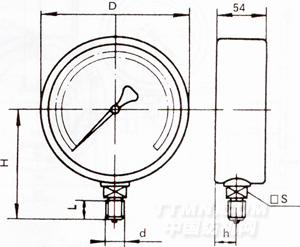

□外形尺寸
.jpg)
|
型號
|
D
|
H1
|
L
|
d
|
h
|
□S
|
|
YE-75
|
φ77
|
71
|
14
|
M16×1.5
|
14
|
□17
|
|
YE-100
|
φ100
|
90
|
20
|
M20×1.5
|
17
|
□22
|
|
YE-150
|
φ150
|
118
|
20
|
M20×1.5
|
17
|
□22
|
