齒輪箱JRTM..-D-L系列

產品參數：

產品型號: null額定功率:null電壓:null轉速/極數:null減速比:null安裝方式:null

詳細參數

齒輪箱JRTM..-D-L系列即：JRTM系列螺旋傘齒輪轉向器，產品規格 2—25；傳動比：1—5；輸入功率0.014—335kw；輸出轉矩11-5713  N.M.共10大規格15000余光種不同的形式，傳動比，聯接和安裝方式可供選用。

其它產品：公司可根據用戶需要，研究開發設計制造專用產品。以滿足用戶的各種需求。

此系列齒輪箱（轉向器）主要部件有：1.機座，2.橫軸座。3.橫軸。4。.縱軸。5。縱軸錐齒輪。6：橫軸錐齒輪。7：端蓋。8軸承。9油封。10：油鏡。

說明 ：當齒輪箱輸入軸旋轉方向改變，齒輪箱輸出軸相應改變。

  產品特點：傳動平穩，承載能力大，噪音低；結構緊湊，傳動比大；動力源廣，可用電機或其它動力驅動。

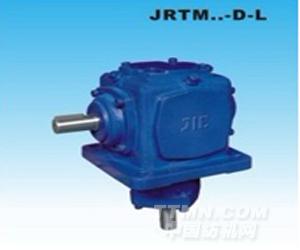

 齒輪箱JRTM..-D-L系列產品圖：

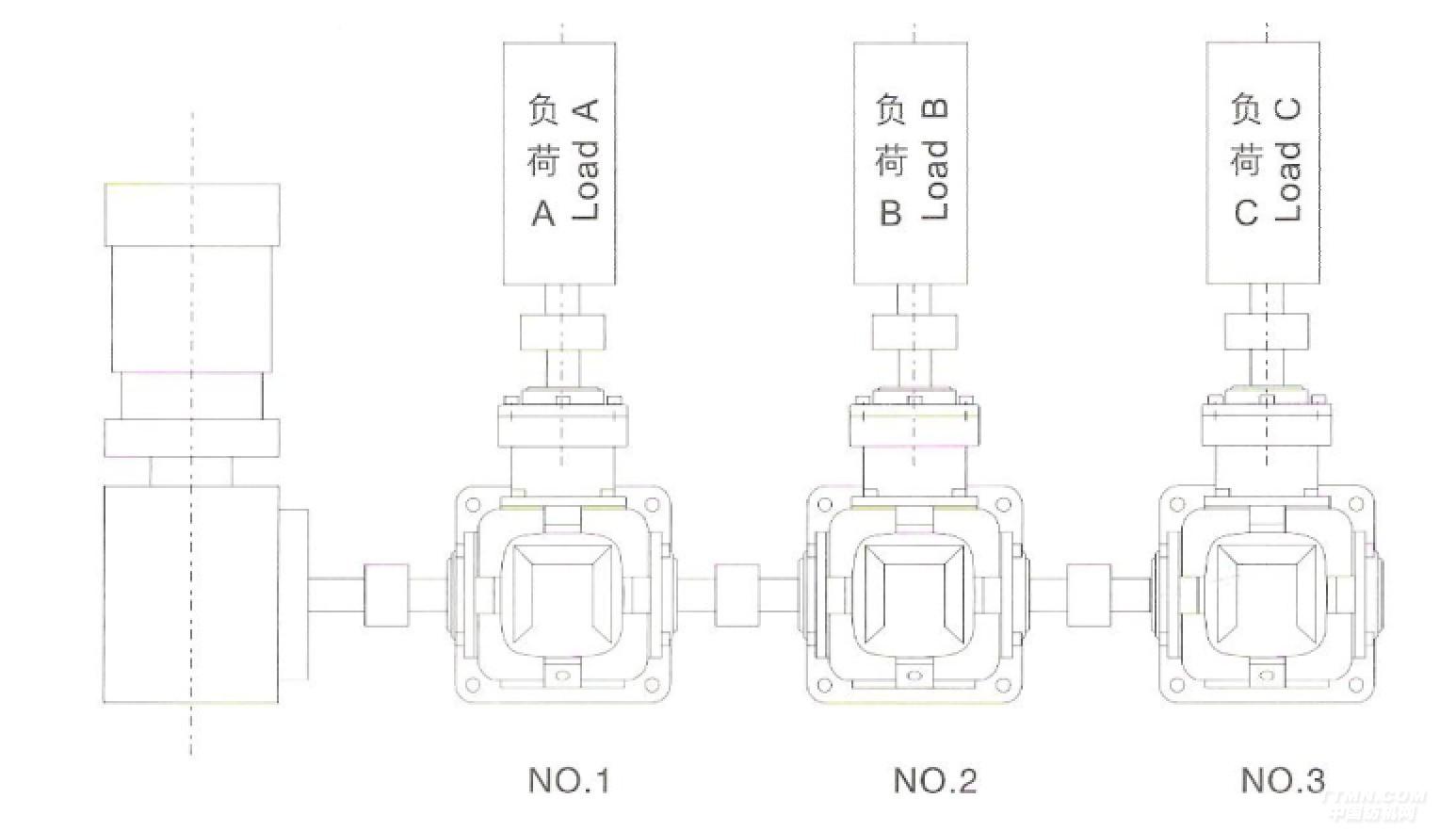

應用舉例：

 3臺負載全部為196N.m，一般沖擊.每天連續工作8小時，即使用系數fs=1.25,斜齒輪輸入軸轉速300r/min,速比全部為1:1::
根據公式:

每臺轉向器本身所需的負載MN2>=M2xfs=196x1.25=245N . m

*1號轉向器因1號轉向器本身的負載為245N.m,而2號、3號轉向器需通過1號轉向器傳遞扭矩。

  所以，號轉向19應承擔的負載為:245N.m+245N.m+245N.m=735N.m，依據傳動能力表，應選JRTM12.

*2號轉向器除本身的負載245N.m，還需傳遞3號轉向器的扭矩。所以總負載應為245N.m+245N.m=49ON.m.依據傳動能力表，應選JRTM100

*3號轉向器由于僅一個負載C進行運轉.即所需負載在245N.m以上即可.依據傳動能力表可選JRTM08.
