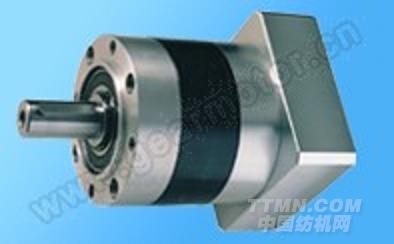

PL行星減速機
發布時間：2012-06-15
.jpg)
安裝尺寸：
輸入端 輸出端
.gif)
|
|
產品型號
|
|
PL40
|
PL60
|
PL80
|
PL120¹
|
PL160²
|
||||||||||||
|
|
級
|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
||
|
D1
|
安裝孔分布圓
|
Φ
|
34
|
52
|
70
|
100
|
145
|
||||||||||||
|
D2
|
安裝螺孔
|
4×
|
M4×6
|
M5×8
|
M6×10
|
M10×16
|
M12×20
|
||||||||||||
|
D3
|
輸出軸徑
|
Φh6
|
10
|
14
|
20
|
25
|
40
|
||||||||||||
|
D4
|
輸出軸肩
|
Φ
|
12
|
17
|
25
|
35
|
55
|
||||||||||||
|
D5
|
定位凸臺直徑
|
Φh7
|
26
|
40
|
60
|
80
|
130
|
||||||||||||
|
D6
|
外殼直徑
|
Φ
|
40
|
60
|
80
|
115
|
160
|
||||||||||||
|
L1
|
鍵長
|
|
16
|
22
|
28
|
40
|
70
|
||||||||||||
|
L2
|
鍵到軸端距離
|
|
3.5
|
4
|
4
|
5
|
5
|
||||||||||||
|
L3
|
軸長（自定位圓）
|
|
23
|
30
|
36
|
50
|
80
|
||||||||||||
|
L4
|
軸長（自端面）
|
|
26
|
35
|
40
|
55
|
87
|
||||||||||||
|
L5
|
軀體長
|
|
38.5
|
51.5
|
63.5
|
47
|
60
|
74
|
60.5
|
77.5
|
95
|
74
|
101
|
128.5
|
97
|
136.5
|
177
|
||
|
L6
|
法蘭厚度
|
|
24.3
|
23
|
29
|
39
|
25
|
||||||||||||
|
L7
|
減速機總長
|
|
88.8
|
101.8
|
113.8
|
114
|
127
|
141
|
144.5
|
161.5
|
179
|
193.5
|
220.5
|
248
|
285.5
|
335
|
375.5
|
||
|
L8
|
定位凸臺厚度
|
|
2
|
3
|
3
|
4
|
5
|
||||||||||||
|
C1
|
電機安裝孔分布圓
|
Φ
|
46
|
70
|
90
|
145
|
200
|
||||||||||||
|
C2
|
安裝螺孔
|
4×
|
M4×10
|
M5×12
|
M6×15
|
M8×20
|
M12×25
|
||||||||||||
|
C3
|
電機軸徑
|
ΦF7
|
8
|
14
|
19
|
22
|
35
|
||||||||||||
|
C4
|
電機軸長
|
|
25
|
30
|
40
|
55
|
79
|
||||||||||||
|
C5
|
電機定位圓直徑
|
ΦH7
|
30
|
50
|
70
|
110
|
114.3
|
||||||||||||
|
C6
|
電機定位深度
|
|
6
|
6.5
|
6.5
|
6.5
|
3.5
|
||||||||||||
|
C7
|
輸入法蘭
|
|
45
|
60
|
80
|
120
|
175
|
||||||||||||
|
B1
|
鍵寬
|
|
3
|
5
|
6
|
8
|
12
|
||||||||||||
|
H1
|
鍵高
|
|
11.2
|
16
|
22.5
|
28
|
43
|
||||||||||||
|
Z
|
定位孔
|
|
M3×9
|
M5×12
|
M6×16
|
M10×22
|
M12×25
|
||||||||||||
電機不同，C4的尺寸會有所變化，適配合器將不同 角標“1” i=10時，D6=∮120； 角標“2” i=10時，L5=101.5，L7=290。

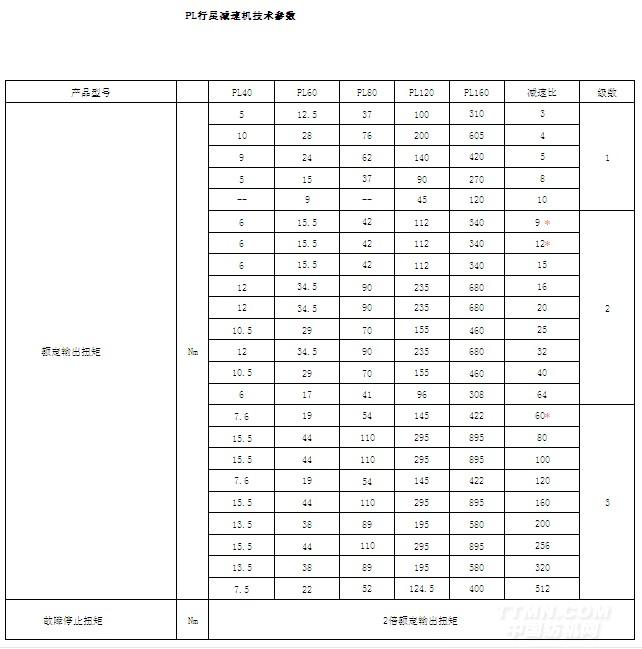

PL行星減速機技術參數
.jpg)
角標（1）環境溫度為20℃，轉速為n1=3000min-1

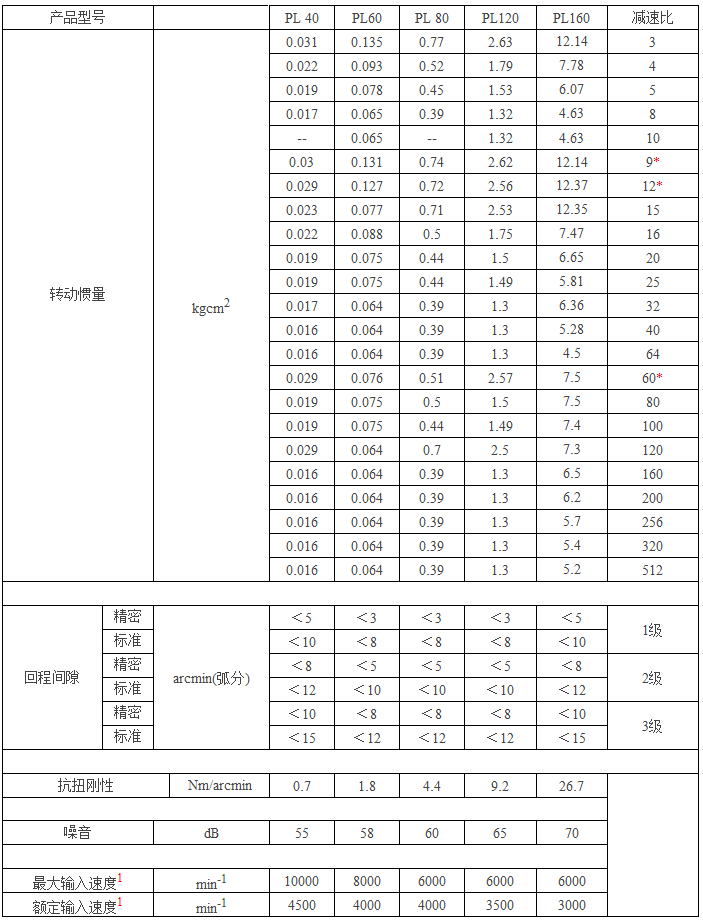

PL行星減速機技術參數
.gif)
注：帶“*”為次選項速比
特點：圓柱形外殼,體積小,結構緊湊,輸出端面連接,安裝簡便.
應用領域：主要使用在包裝機械、切割設備、紡織印染設備等行業
技術參數：
外形尺寸： 40mm---160mm
減速比： 3---512
傳遞力矩： 5Nm---895Nm
精密側隙：≤5arcmin
安裝方式： 任意
