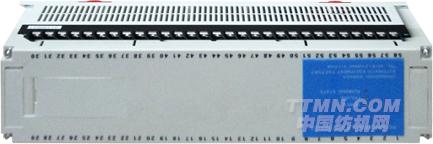

宏大PID-B模擬式同步控制器

----常州市宏大電氣有限公司

2012年05月08日　　來源：中國紡機網編輯部

一概述
PID—B 模擬式同步控制器適用于各種交、直流多單元同步協調傳動場合，具備多種控制功能。采用“位置跟隨控制”理論設計，使系統單元之間的同步協調能力達到最佳狀態。

二主要特點
•升、降時間分別可調，緊急停車、正常停車分別控制，正常停車的下限速度可設定，只有在轉速低于設定值后，控制器控制電機停止。緊急停車時，即時封鎖所有輸出。
•每臺同步控制器，內部有四個獨立的同步控制單元，可同時控制五臺電機同步運行（主令一臺，從動四臺）。
•抗干擾能力特別強，可以克服各種載波頻率的干擾，對外電路的布線無特別的要求。
•具有啟停控制接入端，當此端子閉合時，本控制器允許輸出，繼電器J1動作。系統沒有啟動之前，各單元輸出為零。
•具有外部故障連鎖輸入端，當此端子閉合時，控制器認為外部故障，繼電器J2動作，將系統停車，各單元輸出為零。
•具有故障復位接入端，系統外部故障或控制器本身故障，只要將此端子開路或切斷控制器工作電源，故障繼電器J2復位。

三技術參數
•電源電壓：220VAC±15%
•額定輸入電壓：0-10VDC 10mA
•輸出電壓：0-10VDC/路
•輸出電流：1max=10mA/路
•同步傳感器阻值：3KΩ-5KΩ
•升速時間：2-30s可調
•降速時間：2-30s可調
•繼電器觸點容量：1A 250V

四工作環境
•環境溫度：-10℃ - +45℃
•相對濕度：≤90%（無露凝）
•室內無導電粉塵
•海拔：＜1000米

五端子功能
•端子57、58接通220VAC電源，電源指示燈“LED1&r

dquo;亮
•接通48、49“啟動”端，J1吸合，運行指示燈“LED2”亮，否則輸出端無輸出信號
•加給定信號于37、38端，經延時36與41端短接處有電壓輸出，此輸出電壓可作為主令單元的給定
•1#同步傳感器接入12、13、14端，屏蔽層接10端。輸出由34、33端輸出，作為1#從動單元的給定
•2#同步傳感器接入17、18、19端，屏蔽層接15端。輸出由35、33端輸出，作為2#從動單元的給定
•3#同步傳感器接入22、23、24端，屏蔽層接20端。輸出由30、32端輸出，作為3#從動單元的給定
•4#同步傳感器接入27、28、29端，屏蔽層接25端。輸出由31、32端輸出，作為4#從動單元的給定
•46、47端為外部故障信號輸入端，當有故障信號輸入時，繼電器J2動作，觸點可控制外電路，故障指示燈“LED3”亮，并立即封鎖所有輸出信號。當外部故障排除后需“復位”（即使44、45端開路），則J2復位，輸出封鎖解除
•同步控制器的4路輸出相互之間完全獨立，如有一路損壞一般不會影響其它3路的工作

六調整說明
打開控制器面板上的調整窗口可進行調整，各電位器功能如下：
•VR1升速時間整定逆時針方向調節，時間增加；
•VR2降速時間整定逆時針方向調節，時間增加；
•VR3軟停車設定；
•VR4為1#輸出上限參數整定電位器，順時針方向調節，輸出電壓增大；
•VR5為1#輸出下限參數整定電位器，逆時針方向調節，輸出電壓減小；
•VR6為2#輸出上限參數整定電位器，順時針方向調節，輸出電壓增大；
•VR7為2#輸出下限參數整定電位器，逆時

針方向調節，輸出電壓減小；
•VR8為3#輸出上限參數整定電位器，順時針方向調節，輸出電壓增大；
•VR9為3#輸出下限參數整定電位器，逆時針方向調節，輸出電壓減小；
•VR10為4#輸出上限參數整定電位器，順時針方向調節，輸出電壓增大；
•VR11為4#輸出下限參數整定電位器，逆時針方向調節，輸出電壓減小；
