江陰市通源紡機有限公司
國內專業研制、生產紡織出樣設備——江陰市通源紡機有限公司
江陰市通源紡機有限公司是國內研制、生產紡織出樣設備起步最早、品種規格最齊全的企業，也是樣品整經機、單紗漿紗機以及全自動劍桿織樣機等出樣設備國家標準的起草單位。公司地處無錫江陰周莊鎮，占地面積50多畝，毗鄰聞名中外的華西村。
公司技術力量雄厚，擁有中、高級工程師30多人，中、高級技師50多人；生產經驗豐富，現有各類金加工設備100余臺套，其中有激光切割機、數控折邊機、數控銑床、加工中心、全自動噴涂生產線等先進設備。
“質量高于一切”。是本公司一貫的經營宗旨，我們從產品開發的研制階段起就把質量放在第一位，這一宗旨始終貫穿于制造、調試、售后服務等整個生產過程。高品質的產品質量帶來了良好的市場效益。目前公司的產品被國內眾多知名廠家采購。如：中國華芳集團、山東魯泰、寧波雅戈爾、海瀾集團等，國內市場占有率達到60%以上，產品還遠銷東南亞、歐盟等國家。

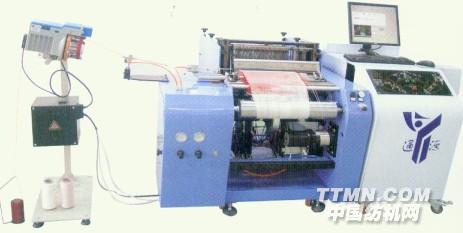

SGA598型全自動噴氣織樣機
機器的技術參數及性能指標
織樣機主機
幅寬：12英寸、20英寸、24英寸
送經：采用步進電機積極式電子送經，（可選配數顯張力控制送經），可選雙軸或多軸
卷?。翰捎貌竭M電機卷取，緯密范圍1-1000根/英寸
開口：20頁棕框（含2頁絞綜），選配可增至24頁
選色：1-6色選緯（選配）
打緯：伺服電機控制凸輪打緯
引緯：噴氣引緯
紗支范圍：5-500tex
車速：30～60緯/分
配套氣源：630L/min（20’、24’）

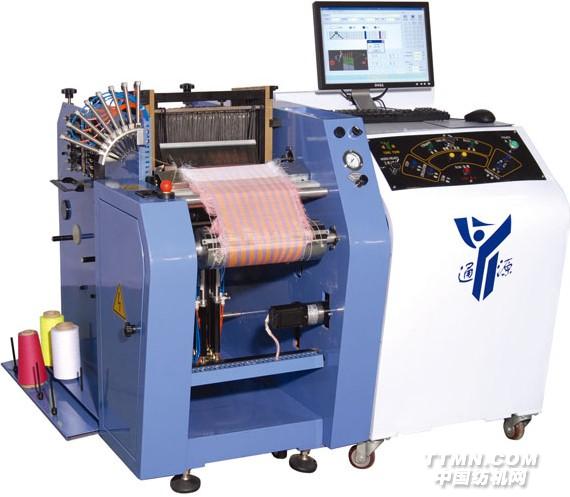

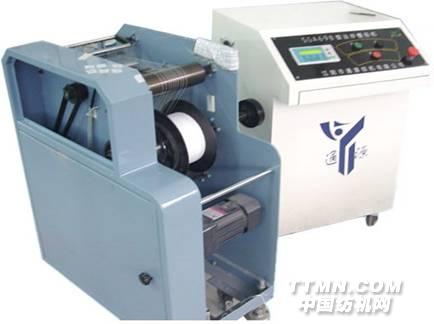

SGA598型全自動劍桿織樣機
我公司追蹤國際最先進的出樣方式，開發了織物快速出樣系統的系列設備，一GA391、GA392型系列單紗漿紗機、GA193、GA196系列全自動高速樣品整經機、SGA598型全自動劍桿織
該系統技術先進、功能全面，縮短了出樣周期、降低了出樣成本，給生產管理帶來了極大的方便。
其中GA193型全自動高速樣品整經機、GA391型單紗漿紗機、SGA598型全自動劍桿織樣機已經通過江蘇省科技成果鑒定，達到國際同類產品的先進水平，填補了國內空白。
SGA598型全自動劍桿織樣機是織物快速準確出樣系統中的織物小樣機設備，是我公司推出的新機型，其關鍵部件采用進口件、上機工藝參數調節方便，織樣與成品的風格保持一致。適應棉、毛、絲、麻、化纖、混紡等各類織物的小樣試織和產品開發。
中央控制臺 可調經位置線 緯紗新紗自停 八色選緯
機器的技術參數及性能指標
織樣機主機
幅寬：筘幅12英寸、20英寸、24英寸
送經：采用步進電機積極式電子送經，（可選配數量張力控制送經），可選雙軸或多軸
卷取：采用步進電機卷取，緯密范圍1-1000根/英寸
開口：20頁棕框（含2頁絞棕），選配可增至24頁
選色：8色全自動選擇
打緯：分可調式氣缸打緯和伺服電機控制凸輪打緯
引緯：分氣動控制引緯和伺服電機引緯
紗支范圍：5-500tex
車速：30～45緯/分
配套氣源：0.45—0.75Mpa，530L/min（12’），630L/min（20’、24’）
外形尺寸：660×1150×1100毫米（長、寬、高）（12’）
860×1150×1100毫米（長、寬、高）（20’）
1060×1150×1100毫米（長、寬、高）（24’）
中央控制臺
硬件：P4 C3.0CPU/512W內存/80G硬盤/鍵鼠/17英寸液晶顯示器：S7-200可編程控制器：
軟件：WINDOWSXP操作系統
外形尺寸：698×660×100
外形尺寸：698×750×1000毫米（長、寬、高）（24’）

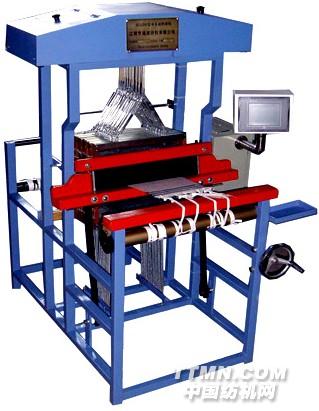

SGA598半自動打樣機
三、產品主要部件清單
序號部件名稱生產企業或品牌
1氣缸 臺灣亞德客
2電磁閥臺灣亞德客
3PLC 德國西門子
4觸摸屏 臺灣easyview
5接近開關 德國圖爾克
機器的技術參數及性能指標
（1）、幅寬：筘幅20英寸；
（2）、選色：手動；
（3）、棕數：16頁；
（4）、卷?。菏謩樱?
（5）、打緯：手動；
（6）、提棕：電腦PLC控制、氣動開口；
（7）、氣源控制：氣源壓力0.45~0.8Mpa，最大耗氣量200L/min；
（8）、電源：額定電源220伏，頻率50HZ；
（9）、外行尺寸（mm）：1300*980*1510。
結構特點
（1）、本機采用無縫矩形鋼管整體焊接而成，結構合理，剛性好；機器外表采用烤漆處理，亮度好，外型美觀；
（2）、采用氣動提棕開口裝置，避免了傳統紋釘機械結構易磨損等缺點；動作平穩，噪音小，可靠性高；
（3）、電器系統采用PLC控制觸摸屏，同時存貯6個紋板，并且每個紋板可達1000行，并且預留電腦插口，可以實行PC和PLC通信。
織樣機附件
立式穿綜架 計數搖紗架
SU222型小樣分條整經機
SU222型小樣分條整經機是我公司專為全自動劍桿織樣機研制開發的配套設備。它可以將數量較少的筒子整經為窄幅的織軸，供樣品織機織造。它具有效率高、經紗張力均勻、節約原料的優點。另處，本設備還可以用于商標帶、緞帶以及安全帶的整經生產，完全滿足窄幅樣織物的整經要求。
機器的技術參數及性能指標
工作幅寬：最大520毫米
盤頭直徑：最大190毫米<
滾筒錐度：1：8
整經速度：最大140米/分鐘
電機功率：整經：1.1千瓦
倒軸：1.1千瓦
伺服：0.75千瓦
筒子錠距：150×150，200×200毫米
筒子錠數：60錠(也可根據用戶要求而定)
機器占地尺寸：2340×1760×1850(長、寬、高)毫米

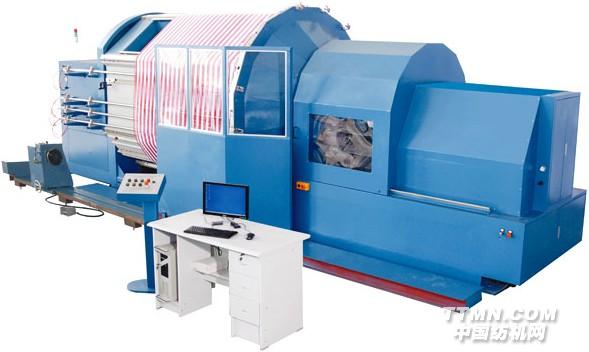

GA196型高速全自動樣品整經機
本設備是我公司專為紡織企業打樣而研制的新型單紗整經機，它可以自動地對產品樣品、織造樣品及試驗用的小批量織物進行整經，具有效率高、準確性好、節約原料等特點，適合于毛紡、棉紡、化纖、真絲、色織、毛巾、家紡等行業出樣及產品開發。也可以為紡織實驗室做樣品研究開發。
機器的技術參數及性能指標
工作幅寬：2200毫米
整經速度：最大1000米/分
紗支范圍：5-500tex
整經長度：21-560米（取決于紗線的號數和整經密度）
筒子架容量：16只
織軸卷繞直徑：1000毫米
配備上落軸裝置、上油（蠟）裝置（選配）
采用無接口的同步形帶
電機功率：15KW×1、4KW×1、0.2KW×16、0.2KW×1、0.37KW×1、0.25KW×1、0.06KW×2、（0.37+2.2）KW
機器占尺寸：10500×4600×3000（長、寬、高）毫米

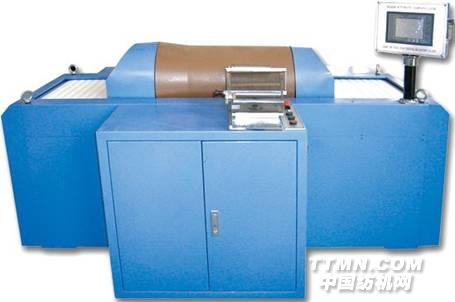

GA193-400型小樣整經機
技術參數及性能指標
工作幅寬：200-700毫米
整經速度：0-600米/分
紗支范圍：5-5000tex
整經長度：2.4米、3米
筒子數：1只（可手動換紗）
經紗排列：由伺服電機控制，精度可達0.01毫米
織軸直徑：60毫米
機器占地尺寸：1700*1000*1300（長、寬、高）毫米
SU333型邊紗整經機
技術參數及性能指標
一、基本參數：
1、工作幅度：標準織機邊盤（可根據用戶特制）
2、盤頭直徑：250mm（可根據用戶特制）
3、紗支范圍：5-500tex
4、整經速度：最大 150m/min
5、電機功率：整經電機：180W（變頻控制）
6、筒子錠距：220*240（mm）（也可根據用戶要求而定）
7、筒子錠數：60錠
8、壓軸加壓：氣動加壓（壓力可調）
9、機器占地面積：5980*2120*1700 （長、寬、高）毫米
二、結構特點：
1、全機由筒子架、經紗卷繞機構二部分組成。
2、筒子架采用固定式外引紗結構，兩立柱張力器，經外線式斷頭自停。
3、卷繞機構會上的經軸張力采用氣動加壓壓輥機構，平行加壓，壓輥張力無級可調。
4、整經速度有由變頻器控制，接近開關計長，準確可靠，人機界面采用西門子文本顯示器，操作方便，顯示清晰直觀。
5、根據邊盤的整經工藝要求。筒子數在10-60只范圍內可任意調整，該機采用步進電機脈沖控制，經紗交叉卷機構，精度達0.01mm/r，在整經過程中，經紗實現交叉卷繞動作，從而使邊紗經軸表面平整。

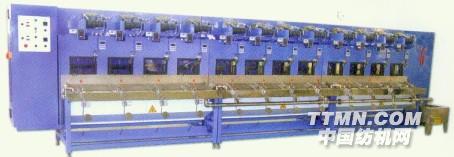

GA392型單紗漿紗機
機器的技術參數及性能指標
錠數：4，8，12，16，20錠
車速：20～300米/分鐘（視紗線品種而定）
紗支范圍及適應品種：5～500tex，棉、毛、絲麻綢、化纖等。
計長計速方式：電子式，液晶顯示速度。
控制方式：單錠控制，烘房里的轉籠電機采用變頻或無級調速器
調速：槽筒采用伺服跟蹤。
電機功率：0.18kw/錠（轉籠電機）、0.75 kw/錠（槽筒電機）、1.8 kw/錠（烘房）、約1.1 kw/錠（熱循環電機）、漿泵電機0.75 kw、漿槽加熱3 kw。
機器占地尺寸：4錠尺寸為3100×850×1750（
卷取機構、化纖 卷取機構、棉紡
GA391型（臥式）單紗漿紗機
本設備將單要紗線自動上漿、烘干、卷繞成滿足后道工序生產的筒子架，簡化了生產的工藝，擴大了漿紗的范圍，減少了漿料和原料的消耗，廣泛適用于毛紡、麻紡、棉紡、化纖、色織、工業制線等行業。
漿紗筒子 貯紗機構 精密齒輪箱，調節紗線張力 紗線的漿紗路線、電子計長裝置
上下壓漿輥
機器的技術參數及性能指標
錠數：6，12錠；
車速：20-360米/分鐘(視紗線品種而定)
紗支范圍：5～500tex
烘房加熱方式：蒸汽或電加熱
電子式計長：速度顯示
電機功率：0.12×12KW、0.75KW、1.1KW（12錠）
0.75KW（6錠）、0.031kw、1.8KW/錠（電加熱）
機器占地尺寸：3300×1500×1700(長、寬、高)毫米
