FA219梳棉機

江陰機械制造有限公司

2011年09月02日　　來源：中國紡機網編輯部

序號	項目	參數及規格	備注
１	機別	右手	面對出條處，主傳動在右側
２	機幅	1020mm	錫林筒體寬度
3	適用范圍	僅適用于清梳林
3	可加工纖維長度	22-76mm	可適合紡棉、化纖、或混紡
４	生產能力（理論）	100kg／臺時	推薦工作產量50kg／臺時
5	棉箱寬度	920-960mm
6	棉層定量	300-1000g／m
7	棉條定量	3-8g/m
8	最大出條速度	300m/min
10	給棉加壓重量	15-30N/cm	給棉羅拉包齒
	給棉方式	順向喂棉	給棉板倒裝
11	給棉羅拉工作直徑	Φ100mm
12	刺輥分梳板規格	長1013 × 寬65mm	不含除塵刀寬度
13	刺毛輥工作直徑	Φ250mm
14	刺毛輥速度	750-1360r/min	通過刺輥皮帶輪搭配與錫林的速比
15	錫林工作直徑	Φ1290mm	裸狀Φ1284mm
16	錫林速度	360-600r/min之間克無級設定	變頻調速
17	蓋板工作根數/總根數	28/84	踵趾差0.56mm
18	蓋板運行速度	120-700r/min可無極設定	變頻調速，但與錫林轉速跟蹤
19	附加梳理部件	刺輥分梳板，前8后10固定蓋板	前2后2棉網清潔器
20	道夫工作直徑	Φ706mm	裸狀Φ698mm
21	道夫速度	6-80rpm	變頻調速（生頭時用慢速）
23	剝棉型式	小三羅拉剝棉
24	抄針方式	機上羅拉抄針
25	適用抄磨輥直徑	Φ140-Φ180mm
26	牽伸倍數	68-300
	壓縮空氣耗氣量	0.3m2/h	氣壓0.7Mpa
27	全機吸風量	4200m3/h(機上連續吸)	吸口負壓≥-1000Pa
28	車肚花排出型式	強制吸風
29	全機吸塵點	13	刺輥下2個吸雜點，刺輥防氣罩，蓋板花，前后棉網清潔器4個，錫林下罩板2個，蓋板出入口2個，剝清吸點，蓋板背面吸1個
30	適用條筒規格	Φ600 × 1100mm, Φ900 × 1100mm	Φ900 × 1100mm
31	拖動功率：主電機道夫電機剝棉清潔輥電機蓋板清潔輥電機活動蓋板電機蓋板踵趾清潔電機圈條起電機	7.64KW 4KW 1.5KW 0.37KW 0.55KW 0.37KW 0.05KW *2 0.75KW	（拖動錫林、刺輥）（拖動道夫、三羅拉、前壓棍、圈條器））（拖動剝棉清潔輥）（拖動蓋板清潔輥）（拖動活動蓋板）
32	占地面積	長4360 × 寬2420mm	不包括圈條器
34	機器凈重	5800Kg

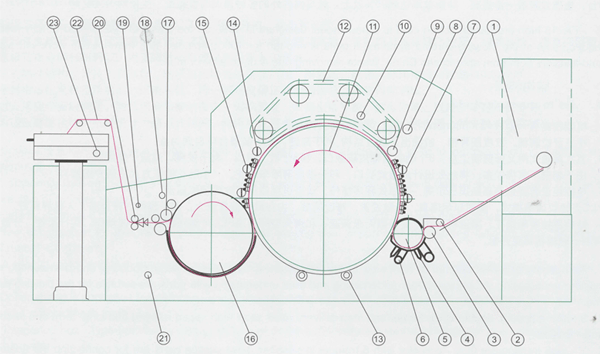

FA219梳棉機工藝流程

1.棉箱　2.給棉板（順向喂棉）　3.給棉羅拉　4.刺輥分梳板（兩塊）　5.刺輥　6.刺輥吸點（兩處）　7.后固定蓋板+棉網清潔器吸點　8.蓋板花吸點　9.蓋板出口吸點　10.蓋板背面吸點（兩處）11.錫林　12.活動蓋板　13.錫林下罩板吸口（兩處）　14.蓋板入口吸點　15.前固定蓋板+棉網清潔器吸點　16.道夫　17.剝棉羅拉　18.清潔輥吸點　19.雙喇叭口吸點　20.階梯羅拉 21.前車肚吸點 22.棉條　23.圈條器吸點
