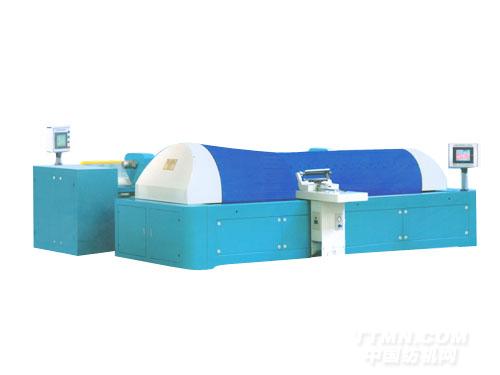

GA163D-1型分條整經機
江陰市第四紡織機械制造有限公司
2012年09月24日 來源：中國紡機網編輯部
適用范圍
適用于精毛紡織物、化纖長絲物、色織物、真絲織物及特種產業用防治品等品種的分條整經。可作為劍桿、片梭、噴水、噴氣等無梭織機的織前準備設備，是織造廠開發各種高檔織物、特種織物的優選設備。
主要技術特征
1、整經和倒軸傳動由交流變頻控制，恒線速、恒張力、高速度運行。
2、專用機、電、液、氣一體化的油壓裝置產生油壓，推動鉗式制動器，完成整經剎車控制；比例閥控制外鋼帶阻尼方式，實現倒軸張力的自動控制。
3、整經伺服傳動采用雙伺服電機滾珠絲桿結構，響應快，精度高，條定位和起點定位均一次按鍵自動完成。
4、交流數字伺服和滾珠絲桿傳動的整經臺前后移控制、并設有壓紗輥、多種傳感器。
5、整經過程中，整經臺等距離后退。
6、伺服電機通過滾珠絲桿的小說傳動多次測量整經紗層厚度，實現整經位移參數的自動測量（專利技術），壓紗輥保證紗層面平整。
7、鋼質大滾筒，并經高精度動平衡校驗。
8、采用通訊技術，機、電、氣、液、一體化設計。配置多套PLC、多套交流數字伺服變頻、兩套觸摸屏、系統先進、可靠、自動化程度高。
9、整經主機在地軌上移動，分絞架和筒子架固定，使得條帶相對于分絞架和筒子架中心不變，邊紗張力均勻。
10、變頻電機和高精度斜齒輪減速機保證倒軸時張力恒定，傳動平穩。
11、全封閉卷簾門裝置，確保倒軸時更加安全可靠。
12、配有多種型式的筒子架，錠距、釘數可根據用戶要求選定。
13、備有多種型式張力器、斷經自停裝置供用戶配選。
14、整經臺上配有靜電消除裝置，倒軸機配有上油裝置。
