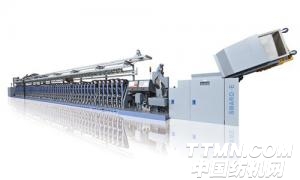

SMARO-E托盤式自動絡筒機是青島宏大紡機開發設計的一款新型自動絡筒機，繼承了SMARO自動絡筒機及SMARO-I細絡聯型自動絡筒機的優點，優化設計了管紗處理及單錠換管機構，增加了集中供紗系統，取消了與細紗機的剛性連接，對品種的適應性更好，采用了先進的控制技術，實現了自診斷自供給全程監控功能，大大提高了設備的自動化和智能化程度。

靈活的管紗處理系統

新型自動絡筒機

智能化紗庫集中供紗

★智能化集中供紗系統

★優質高效的生頭裝置

★靈活的管紗處理系統

★高效自動化落筒小車

紗庫集中喂紗

大幅減少用工，實現自動化

不用人工插管，僅需將細紗管紗箱推至絡筒機就能絡紗，整個過程實現自動化、連續化生產，提高了勞動生產率，同普通紗庫形式的自動絡筒機相比，可減少70%用工。

在線檢測

自診斷自供給，實現智能化

采用傳感器在線檢測反饋技術，可根據系統內管紗的存量自動調整供給量，自動啟動振動輸送及管紗喂給，最大限度地實現了自動化程度和靈活性。

全機監控

精確顯示運行狀況，實現集中控制

人機界面四級菜單顯示，傳感器采集數據，上位機情景顯示故障精確位置，實時監測紗線運行情況，滿足高端用戶生產管理要求。

優質高效的生頭裝置

★光纖傳感器，適時檢測生頭現狀。

★上下風門控制，提高生頭成功率，有效降低壓縮空氣消耗量。

★垂直吸風采用直線導軌上下運動，提高運動精度。

★與管紗直徑相配合理的吸風夾頭及渦流吹風系統，大大提高了生頭率。

★兩套生頭裝置，最大限度滿足長車供紗需求。

智能化紗庫集中供紗

★管紗由翻斗按需供給，完全取代了人工單個單錠供紗，每個單錠配有備用管紗輸送通道。

★根據管紗需求量自動調節振動頻率，保證管紗供給連續性。

★智能識別大小端，準確有效的把紗管放到托盤上。

靈活的管紗處理系統

★引入最新高端物流理念

★多通道邏輯判斷，使得管紗處理對滿管、空管、生頭、再生頭拔管等動作時，互不干擾，做到有序運行。

★空管在輸送回路皮帶的作用下自動返回，可有效緩解管紗處理的壓力。

★空管集中回收，自動識別空管和殘紗，并分別回收。

★可處理不同尺寸和規格的紗管。

高效智能的落筒小車

★高效自動換筒，落筒周期短；

★行走速度快速 （60m/min）；

★適應性強，可落筒紗直徑最大Ф320mm；

★智能化的單錠自動重啟；

★簡潔的自動生頭動作，生頭紗線位置可調；

★智能化判斷筒管、筒紗存在，確保落筒順利進行；

★設有手動和自動選項，便于進行落筒調節；

★自動筒紗輸送。

多種捻接裝置可自由選擇

保證不同品種紗線接頭質量

與世界領先空捻器制造商合作，保證接頭質量緊跟世界潮流。捻接裝置采用模塊化設計，拆裝維修方便。

698Q型空氣捻接器

698Q JOINTAIR

通過更換不同型號的捻接腔和壓蓋，可適用棉、毛、化纖及其混紡紗的捻接。

4923Q型水霧捻接器

4923Q Aquasplicer

使用空氣和水的捻接器，主要用于竹節紗、包芯紗、緊密紡等各種纖維的捻接。

均勻一致的紗線張力，良好的筒紗成形

新型防疊方式，采用平衡壓力比例調節，更有效防止條帶紗的產生，優化筒紗成形質量。根據紗線品種不同，可有多種槽筒選擇，滿足對成形和筒紗容量的要求。

新型封閉式槽筒護紗板，可有效阻止筒紗紗尾甩頭、大幅減少小端纏紗，避免筒紗小端攀頭等成形質量問題，提高一次吸頭成功率。電子式防纏槽筒，可避免纏槽筒和腰帶紗產生，優化成形質量，并減少原料浪費。

新增張力閉環控制系統，保證均勻絡筒張力，可提高卷繞速度10-20%，提高生產效率2-5%。

全面結構優化，提高生產效率

采用直流無刷電機同軸驅動槽筒，與傳統的皮帶傳動相比,由于消除了皮帶磨擦和滑動所造成的功率損失，因而降低了電力消耗，提高了生產效率。

筒紗吸頭程序優化，有效避免筒紗吸嘴掛紗帶來的堵紗等問題，可提高生產效率1-2%，并提高了機器運行的可靠性。

新型柔性張力結構，穩定紗線張力，保證筒紗成形質量。

槽筒采用無刷電機同軸驅動

提高了傳動效率，改善卷裝質量

☆槽筒采用無刷電機同軸驅動，提高了傳動效率，降低了動力消耗，卷裝質量得到改善。

☆采用直流無刷電機同軸驅動槽筒，與傳統的皮帶傳動相比,由于消除了皮帶磨擦和滑動所造成的功率損失，因而降低了電力消耗，提高了生產效率。

☆電子式防疊系統消除了條帶紗的出現，防疊功能貫穿在槽筒運轉的全過程；防疊周期和幅度在監控系統設置的基礎上隨筒子直徑的增長自動調節。

☆筒紗卷繞時，電子清紗器監控實際卷繞過程，發生斷紗和紗疵時，支臂立即抬起，筒紗完成剎車，保證了筒紗在剎車瞬間不和槽筒產生摩擦。

☆槽筒啟動是逐漸加速的，保證了筒紗與槽筒間的同步，在卷繞過程中，筒紗和槽筒間無滑移，保證了筒紗定長的精確性。

高質量清紗

全程控制紗線質量

電子清紗器,對紗線質量進行全程控制，包括對接頭質量的控制；對于正常卷繞段和接頭處采用兩種不同清紗設置。
