產品名稱：直線混合式步進電機
產品型號：57BYGH
使用材料：-
產品規格：-
所屬分類：直線混合式步進電機系列
文檔下載：點擊下載PDF文件57BYGH
產品簡介：
HYBRIDLINEARACTUATORS(直線混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1S
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (Kg.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
減速比 Gear Ratio |
重量 Motor weight (kg) |
| 57BYGH013-08AG13 | 1.8 | 41 | 2.7 | 1.5 | 1.8 | 4 | 4 | 4 | 120 | 1:13 | 0.45 |
| 57BYGH218-15AG13 | 1.8 | 51 | 2.6 | 2 | 1.3 | 4 | 9 | 4 | 275 | 1:13 | 0.65 |
| 57BYGH422-25AG13 | 1.8 | 56 | 3.6 | 0.6 | 1.8 | 2.7 | 9 | 6 | 300 | 1:13 | 0.7 |
| 57BYGH422-97AG13 | 1.8 | 78 | 3 | 3 | 1 | 1.6 | 13.5 | 6 | 480 | 1:13 | 1 |
*以上僅為代表產品，派生產品可根據客戶要求制作
| Reduction ratio 減速比 |
4.1 |
4.9 |
16.6 |
20.0 |
24.1 |
67.5 |
81.4 |
98.1 |
118.3 |
| Gear box length L2(mm)機身長 |
43 |
55 |
67 |
||||||

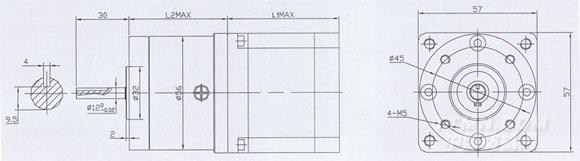

Mechanical Dimensions(外型圖)
.jpg)

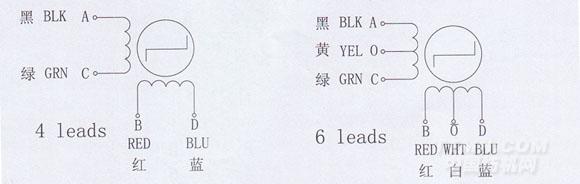

Wiring diagram(接線圖):
.jpg)
