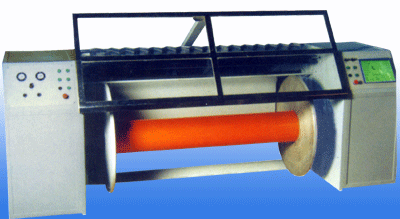

GA121A 型高性能整經機
主要技術特征：
經軸直接傳動，高速度、大卷裝、 PLC 控制變頻器實現閉環無級調速，恒線速、恒張力卷繞。
采用 38 毫米的鋼板為左右機器、低重心設計，重型橫撐梁連接，外觀結構簡潔明了，美觀大方，便于維修。
機器上所有旋轉部件全部做動平衡試驗，確保設備在高速運轉時，無振動，無噪音。
采用氣液鉗制式制動系統，保證經軸、壓輥、導紗輥同步制動。其中壓輥設有液壓阻尼加壓和瞬間回彈裝置，以避免高速制動時對紗線的損傷。
新型機械手式上落軸機構，氣缸控制，程序動作。
由工業電腦、光柵傳感器組成的測速輥計長系統，采用模糊電腦計長方式，消除經軸因啟動，剎車交數多少而造成的計長誤差。
W 型或一字型伸縮筘裝置，經紗排列均勻一致，隨經軸轉速的變化而變化，同步一致，消除經軸從小軸到大軸卷繞密度差異。
配有擋風玻璃和吹吸裝置，減少飛花對操作工的傷害，并保證操作時工人的人身安全。
經軸拍合，采用電機驅動，機械夾緊，準確定心。
西門子 S7-200 系列全電腦控制，觸摸顯示屏操作，人機界面友好，可設定顯示各種工藝參數，生產管理和故障自我檢測信息。
配矩型或 V 型翻轉式筒子架，集體換筒，生產效率高，翻改品種快。
新型密封式自停裝置，靈敏可靠。
技術參數
1、幅寬（毫米）： 1800 、 1600 、 1400 （可根據用戶要求特制）
2、盤片直徑（毫米）： Φ 1000 或 Φ 800
3、整經速度（米 / 分）： 0-1000
、 制動距離（米）：≤ 3 （ 800 米 / 分）
5、卷繞密度（克 / 厘米 3 ）： 0.42-0.45( 松式 ),0.7-0.85 （常規）
6、張力波動：± 3cn
7、計長誤差：± 0.1%
8、經軸平整度（毫米）：≤ 1.5
9、經軸內外卷繞密度： 1%
10 、筒子架型式：矩型或 V 型翻轉架，錠距（毫米） 250 × 250 或定做、錠數（只）： 640 或定做
11 、電機功率： 11KW-6 級
12 、機重重量（公斤）：主機 3500 筒子架： 3000
