一：產品說明

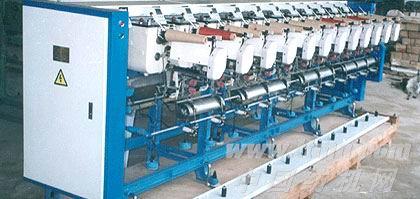

VC607T型絡絲機系本公司集生產制造絡絲機十幾年之經驗，汲取了國外同類產品之優點。在認真采納用戶意見和建議的基礎上生產的一種新的實用機型。該機型適用性廣，可以適用于真絲、化纖絲、包覆紗、金銀絲、玻璃纖維及碳素纖維等不同種類纖維的卷繞。即可用于染色前的松式筒紗，又可絡成緊式商品紗，完全適用于松筒染色、經紗、緯紗及針織等下道工序的直接使用。

VC607T絡絲機采用調頻自控技術，即保留了精密卷繞之優點，又真正實現了機電一體化。使用變頻器不僅節能省電，而且對動力電機起到了保護作用。通過調試可以完成斷紗自停、滿筒自停、恒線速卷繞。操作面板可直接顯示已卷繞紗線的長度、當前頻率、線速度等。實現了筒紗的線速、張力與壓力的最佳配合值，滿足了用戶對筒紗的工藝要求，是理想的自動化控制的卷繞設備。

變頻技術的采用，減少了機械傳動鏈，使得整機結構簡單，降低了摩擦傳動所引起的噪聲。機械傳動鏈的減少為擋車工和機修工的操作維護帶來了極大的方便，得到了用戶的廣泛認同。

VC607T機架部分采用型鋼與兼有吸噪作用的優質鑄鐵相結合的最新流行方式，造型新穎、美觀、實用。在不失整機穩定性的前提下，保證了各錠位之間的位置度。型鋼的采用，減少了整機清潔時的麻煩，為用戶的使用，保養帶來方便。

二、VC607T絡絲機的詳細技術指標：

1、形式：單面機。L左手，R右手；

2、錠數：12錠、24錠、48錠；

3、適應卷繞絲規格：30－300d；

4、錠子離地高度：1076mm；

5、錠距：300mm；

6、喂入品形式：網眼管及軟筒管；

7、喂入方式：下喂入；

8、錠子轉數：1000-2100r/min；

9、導絲速比：7.4、4.4；

10、錠子斜度：3°30’；

11、筒管形式：
a）、長度：230mm；斜度：3°30’；大端內孔徑：61mm。
b）、可根據用戶要求可供平行筒和其它孔徑尺寸3°30’錐
筒。

12、卷裝形式：三錐形：220mm*210mm；

平行筒：220mm*210mm；

13、卷裝容量：3kg(300D丙綸線）；

14、往復凸輪：行程：150mm、外徑：150mm；

15、導絲機構：
a）、導絲器作平行往復運動，卷裝兩端錐角由成形凸輪板控
制；
b）、卷裝錐角可調整，調整范圍40°－70°（半角）；

c）、卷裝前后錐角關系可調節滑板座。

16、防凸方式：以卷繞絲線在筒管上的不均勻排列防止在一定層數內重疊；

防凸電機功率：250W/48錠、120W/24錠，1400r/mm；

17、張力裝置：
a）、形式：柵形門式；
b）、輸出張力根據卷繞纖度需要用重錘調節；

18、清潔器：刀口式，其間隙根據絲的粗細而調整；

19、開關車：在機頭處設有總開關，此開關打開后，每錠上的小鍵盤均可控制

本錠的開關車。

20、傳動方式：單錠電機傳動。功率：120W；轉數:1400r/mm；

21、變速裝置：本機采用單錠變頻器，錠速由變頻器控制自高到低平穩減速；

22、操作方式：單錠操作鍵盤控制面板；

23、機器外形：長*寬*高：15000*997*1200（單面48錠）。

輔助配置技術指標
1：加油裝置：

a）：單油輪式：
上油油量由油輪的轉速和絲線與油輪的包角大小來調整。
油輪轉速：0.96-3.6 r/min:
b）： 給油方式：手工集中加油。

2:積極輸送裝置：

a）：傳動方式：超喂電機直接帶動超喂輪，各錠單獨傳動
電機：25W，1400 r/min:
b）:超喂比：1.3-3.0 調頻調速控制超喂輪轉速，以確保絲線卷繞工藝要
求。

3：絞紗被動退繞裝置：

a）：傳動方式：消極傳動：
b）：絞框寬度：267毫米：
c）：適絞周長：1100-1250毫米。
