產 品 說 明

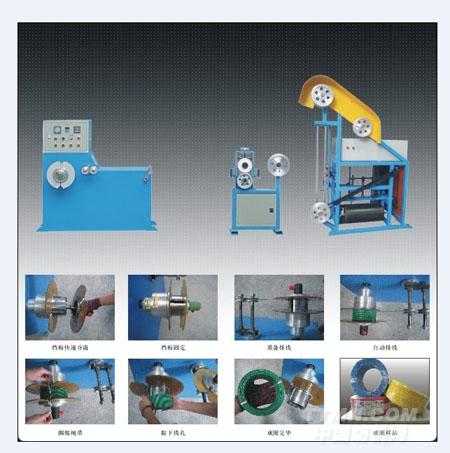

扁圓線成圈機組KG630/800/1250型

一、扁圓線成圈機組 KG630/800/1250型用途：

扁圓線成圈機組 KG630/800/1250型適用于圓線、扁護套線成圈及打扎。扁圓線成圈機組生產效率高、排線質量好，解決了業界護圓線、扁護套線成圈打扎與大線盤聯動生產的難題。

二、扁圓線成圈機組 KG630/800/1250型其產品具有以下特點：

1、裝、卸收線盤快速、方便。放線自動剎車不亂線。放線盤采用升降機構，減輕人工勞動。

2、自動排線采用特殊裝置、成盤打扎速度快。

3、電線成圈后，排線整齊、美觀，可迅速捆扎與輕松取下，效率高，用時短。

三、扁圓線成圈機組KG630/800/1250型技術參數

1、線盤外徑：Φ400mm

2、線盤內芯：圓線Φ130mm、扁線Φ160mm（選裝120、150、160mm）

3、線盤寬度：50～80mm（可調，根據用戶選裝）

4、扁護套電線成卷最大線徑：Φ6.8×12mm（或16平方以下圓電線）

5、圓線線徑范圍（或平方）：3～8mm（1.5～10平方）

6、成卷打扎時間：1分鐘

7、成圈機電機功率：3kw（3.7kw變頻電機）

8、放線盤規格：PN630、800、1000、1250（根據用戶線盤內孔制作）

9、護套電線平方：1.5、2.5、4、6（102鋁塑、銅塑電線單芯線徑）

10、放線盤升降形式：絲杠式（升降電機1.5kw-4級）

11、成圈機放線盤安裝形式：有軸式
