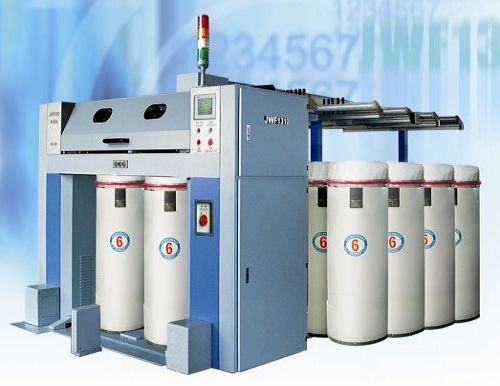

JWF1310型并條機

本機適用于20～80毫米長的棉、棉型化纖及中長纖維的純紡與混紡，及適用于精梳前預并條的大條筒輸出（φ600）。該機在設計上繼承了FA系列并條機的優點，并結合新工藝，新技術，新加工手段，以及對國外同類產品各項技術的研究與消化，而開發的性能更穩定，工藝更完善的機型，其最終目的就是優化成紗指標。

JWF1310是目前國產非勻整機器技術成熟的新機型，其技術水平屬國內領先國際先進水平，與進口同類產品相比在其性價比上占有明顯的優勢，可以充分滿足各種紡紗條件的需要，是理想的可普及產品，維護簡節便利。

傳動機構：車頭傳動主體采用全封閉油浴齒輪箱，總牽伸變換輪位于箱體外掛的小封閉箱內，輕重牙微調變換齒輪裝于車頭箱內，搖動手柄即可調整重量變換和牽伸倍數，方便可靠。

牽伸機構：作為并條機的核心部件，該機延用我公司傳統的三上三下壓力棒附導向皮輥形式，出條角度經過合理的優化設計，更加適用于高速化生產，集束器采用全新設計，出條接口與喇叭口銜接處盡量減弱反沖氣流對纖維的影響，實現少彎鉤無褶皺的理想牽伸狀態。

下羅拉采用特種鋼材料制造，齒形經過優化設計對纖維握持更有利，采用先進熱處理工藝，使其加工精度、表面光潔度、表面硬度及內部韌性等機械性能達到最佳狀態。

上羅拉匹配多種硬度規格，根據紡紗品種需求可單獨訂貨。

上下羅拉軸承均采用高精度滾針軸承，承載能力及轉速經過嚴格校核，適應高速需要。上羅拉軸向間隙可以隨時調整，軸承的潤滑及保養方便可靠。

加壓機構：標準配置為彈簧加壓，可以選用氣動加壓形勢，選擇氣動加壓時，要求氣源壓力在0.6兆帕以上。彈簧加壓力有兩檔，用戶可根據需要選擇。

圈條及傳動：圈繞傳動采用平皮帶垂直傳動，消弱停車慣性力對機器運轉的影響。采用與棉條運動方向近似的螺旋曲線斜管出條，圈條盤采用組合式結構，組裝后整體校正動平衡。設計多檔圈繞張力和圈繞比數值，滿足成形的需要。

壓輥與一羅拉用同步齒形帶傳動，并增設多檔張力變換輪，適紡多種纖維，調節簡便。

車尾傳動全部采用帶傳動，同步齒形帶傳動二、三羅拉及中間軸，中間軸由平皮帶垂直

傳動上圈條盤。這種傳動方式，增加了傳動精度的同時亦降低了整機噪聲。

上下清潔部件：上清潔采用回轉絨帶式，揩拭上羅拉，飛花經上吸風口吸入儲棉箱內，下清潔采用皮圈往復揩拭下羅拉，飛花經下吸風口吸入儲棉箱內，各風口處均有風量調節裝置，可根據實際情況調節風量大小。

導條機構：棉條進入牽伸區之前，左右各有8路光柵檢測裝置，確保無缺條開車現象，架子整體采用框架結構，架體平穩，羅拉轉動平穩，保證喂入棉條無意外牽伸。

電氣控制：電氣采用ＰＬＣ可編程控制器控制，提高電氣 控制系統的可靠性。采用變頻調速，升降平穩，調速方便。使用觸摸屏，實現人機對話，可進行班次，定長的設定，顯示當前班次，各班產量，總產量、速度等內容。

在線檢測功能（選用）：本機可選用USTER? SLIVERGUARD PRO/第二代在線棉條質量管理系統。該系統可隨機統計1m,3m,10m的重量不勻率，及CV%，A%等，可隨時查看和記錄波譜圖，根據用戶需要選擇超標自停或者超標報警，并顯示停車原因或報警原因，從而有利于質量控制與分析，減少試驗工勞動強度。

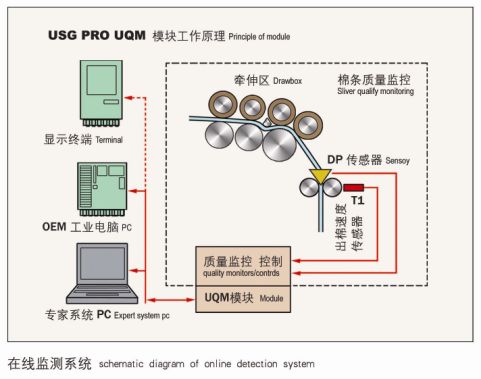

在線檢測系統原理圖

主要技術規格

　　適紡纖維長度：20-80毫米

　　眼數：2

　　牽伸形式：三上三下加壓力棒雙曲曲線牽伸

　　機械速度: 3.33-13.33m/s (200-800 m/min)

　　總牽伸倍數：3.821～13.124倍，隨機提供4.5～9.1倍

　　清潔形式：上清潔采用回轉絨布揩拭上羅拉， 絨布上的花衣經清潔梳集攏后，由上吸風口吸入棉箱，下清潔為單皮圈往復擺動揩拭羅拉，花衣經下吸風口吸入棉箱。

　　圈條型式: 輸出條筒直徑≤φ500時為大圈條形式；

　　　　　　　　　 輸出條筒直徑φ600時為小圈條形式；

　　　　　　　　　 輸出條筒尺寸(mm)(直徑×高度)：

　　a直徑：φ300、φ350、φ400、φ450、φ500、φ600

　　b筒高： 900或1100

　　自動換筒：自動換筒為單獨電機帶動鏈條推桿，推出滿筒同時喂入空筒。

　　電機型號及功率:

　　a.主電 機: 非變頻電機時，JFO2-42-4/16， 功率3.5KW /0.8

　　　　　　 變頻電機時，FXP132S1-4， 功率3.5KW

　　b.換筒電機: YCEJ80-4T, 功率0.25KW，轉速15rpm。

　　c. 風　 機: FW12-2　 D2/T3　 0.75KW

　　傳動方式：前后緊壓羅拉使用齒輪傳動；下圈條采用A型三角帶及蝸輪、蝸桿傳動；導條架內用平皮帶傳動；上圈條傳動使用平皮帶垂直傳動后采用同步齒形帶傳動圈條盤；車頭側為帶傳動與齒輪傳動結合，車尾側傳動使用同步帶傳動。

　　自停型式: 光電自停， 微動開關自停,接觸自停

　　主機外形尺寸： (mm)

　　條筒高　　　外形尺寸（長 ×寬×高）

　　900　　　　 2300×800×1795

　　1100　 　　 2300×800×1995

　　機器重量：約2200Kg
