全自動紅外光電整緯裝置

織物在生產過程中發生的緯斜會改變其基本組織結構，緯斜降低織物的使用價值，影響以后生產工序，并會導致客戶的抱怨。和田光電的整緯系統能自動探測并矯正織物的緯斜和緯彎。和田光電的探測頭能自動探測及分析機織物、針織物的緯紗形狀，而不受織物顏色或印花圖案和絨毛及織物毛圈的影響。

探測系統
探測頭及其對應的紅外光源均勻地分布在織物幅度范圍內。織物在探測頭和紅外光源之間運行，每根緯紗（或針織物的線圈橫列）會影響探測頭測量到的光線的亮度和角度。每個探測頭裝有十一個柱面鏡，當某個柱面鏡與緯紗平行時，信號最大，將此信號角度取出，與橫向排列的四個探測頭或六個、八個探測頭組成探測系統，分析全長中的角度量變，并通過PLC計算出緯斜和緯彎量，實現全智能化。

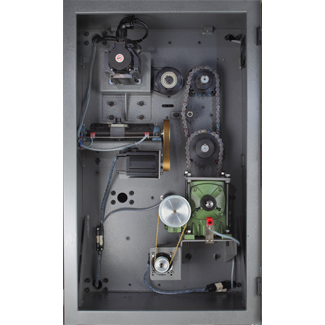

電氣控制箱
此控制箱包含所有的電控元件，電源和安全的控制裝置。模組化設計，美觀大方，可靠安全，主要元件為西門子PLC，富士變頻，施耐德低壓電器，實現全數字式通訊和控制，PLC數據計算和控制，故障率極低。
