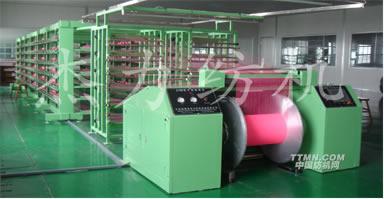

JL168片紗絡筒機

機器用途:
本機主要用于將連續軋染的涂料染色或染料染色的卷繞在盤頭上的片紗，直接集體退繞絡成筒子紗，主要供針織織造使用，也可用于梭織色織織造之用。

主要技術規格及參數:
1.2.1絡筒線速度：15~150m/min，無級可調。
1.2.2適應紗支品種：7~40S，純棉或混紡紗。
1.2.3適應盤頭：盤片φ1000，軸芯φ270mm,幅寬800mm，外側長度1120mm(幅寬另有1600mm供選擇)
1.2.4筒錠數量：432只。
1.2.5筒紗型式：平筒（φ200×147）。
1.2.6繞紗紙管：φ60×φ52.5×168mm(外徑×內徑×長)，紙質。
1.2.7電機：A) 退繞電機4.4kw伺服電機，
           B) 絡筒電機11kw變頻電機。
1.2.8裝機容量：16kw
1.2.9占地面積：17×4×2.3m(長×寬×高)

主要技術特征:
1.3.1 采用涂料環狀染色的盤頭或球經束狀染色的分經盤頭直接退繞絡成筒子紗的新工藝。具有紗線長、接頭少，色差小，不磨紗，錠數多，卷繞大等特點，能滿足針織工業產業化的需要。
1.3.2 采用經軸積極送紗裝置，該裝置由測速裝置與經軸驅動裝置組成，由伺服電機經減速機減速后直接驅動經軸轉動，實現積極退繞送紗。
1.3.3 設有片紗上臘上油裝置，上臘上油量可調。
1.3.4 設有單紗張力補償以及斷紗自停裝置。
1.3.5 氣動控制經軸上下及夾緊和放開。
1.3.6 筒子架采用門式矩型框架結構，分兩側，左右對稱，中間引紗，每側六層槽筒軸，前后六檔相接，由變頻電機通過換向機、同步帶輪傳動兩側槽筒軸集體轉動，實現集體同步絡筒。
1.3.7采用平筒紙管與槽筒對滾絡紗的型式，并設有定位手柄和扭簧加壓裝置，絡筒成型好，裝卸方便。
1.3.8采用電腦控制，實現盤頭片紗退繞與絡筒同步協調一致，采用彩色觸摸屏作為人機界面，顯示信息量大，機電一體化程度高，絡筒速度快，效率高。
1.3.9 全機結構緊湊，外形美觀，占地面積小，用工少，產量高，操作方便。
