型號

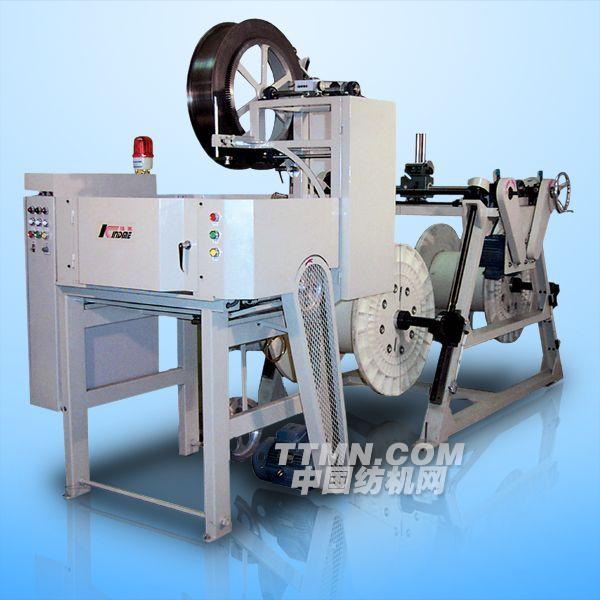

24錠特訂高速編織機    (KM24-120TDJE)

最大編織外徑

Φ32mm

編織絲數量/每錠

Φ0.25mm(1-7條)   Φ0.15mm(1-13條)

Φ0.12mm(2-13條)  Φ0.08mm(3-13條)

錠子轉速

120RPM（實際速度由編織線材及節距決定，出廠值設定為100RPM，是我司建議的一般最佳轉速。)

最大生產速度

624m/h    (根據最大生產節距X最大速度計算，實際速度由編織線材及節距決定)

節距調整范圍

11.65mm-104.75mm間變換齒輪有級調節

控制方式

交流變頻控制主機速度，交流變頻控制同步收放線速度

主機電機功率

380V    2.2KW

收放線主電控

220V  0.75KW

噪音

≤88db

收放線升降電機

380V  1.1KW

線盤規格

Φ1600mm*1180mm

骨架規格

Φ66mm*82.5mm

收放線盤軸孔

Φ＞38mm≤80mm

機臺總重

≈ 1200Kg

標    準

設備配置

1，新型易維護電路裝置        2，節距調整裝置

3，編織點自由調節裝置        4，縱包金屬帶斷帶監控裝置

5，編織絲張力調整裝置        6，自由調整收線線盤排線寬度裝置

7，編織絲斷絲自動停機裝置    8，變頻控制裝置

9，自動加油裝置

編織絲說明

1、編織絲可為軟銅線、鋁鎂合金線、不銹鋼線、滌綸絲、棉線等；
2、軟銅線延伸率不小于10-17%，鋁鎂合金線延伸率在3-5%；
3、不銹鋼線延伸率在38-45%；抗拉強度700-730MPA（以φ0.20mm計）。

特殊要求備注

特殊要求備注經過雙方協商一致，在訂立合同時明確提出，否則事后提出無效
