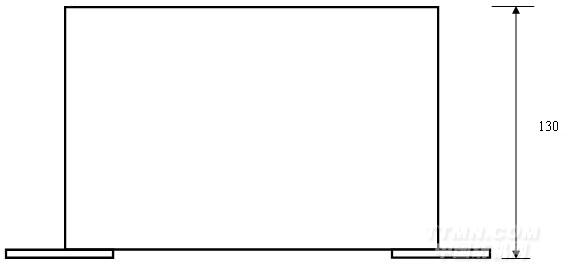

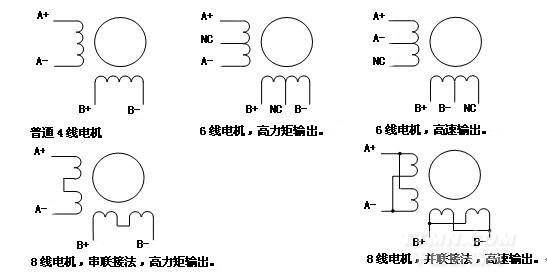

根據上圖所示的五種接線方式，應合理設定驅動器輸出電流，理論上電流設定越大，電機力矩輸出越大，可用于避免電機高速丟步現象，但同時也會引起電機的溫升。一般的，高速輸出的接線方式其輸出電流設定在電機額定相電流的1.4倍；高力矩輸出的接線方式其輸出電流設定在電機額定相電流的70％。實際應用中，應將電流設定在電機長期工作表面溫升不超過+80℃的范圍內。

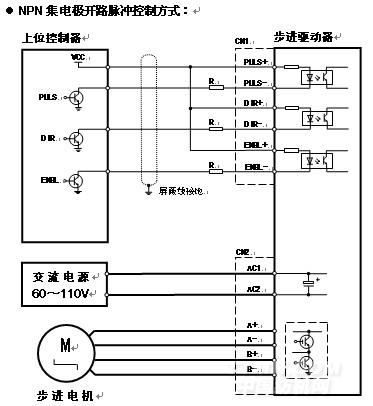

標準接線圖

當VCC電源為＋5V時，無需串接電阻，即為0Ω。
當VCC電源為＋12V時，電阻R應選1KΩ/0.25W.
當VCC電源為＋24V時，電阻R應選2KΩ/0.25W。
驅動器與上位控制器的連接電纜最好選擇帶屏蔽，屏蔽層連接標準地或上位控制器接地端。
根據驅動器輸出電流設置選擇電源線和電機動力線的直徑，一般不要小于1mm²線經。

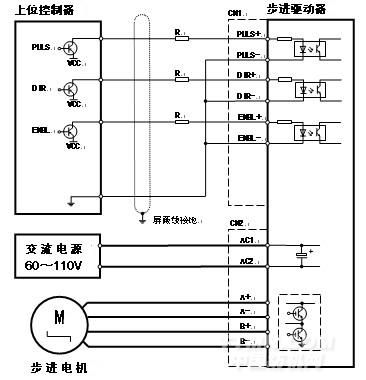

PNP集電極開路脈沖控制方式：

當VCC電源為＋5V時，無需串接電阻R，即為0Ω。
當VCC電源為＋12V時，電阻R應選1KΩ/0.25W。
當VCC電源為＋24V時，電阻R應選2KΩ/0.25W。
驅動器與上位控制器的連接電纜最好選擇帶屏蔽，屏蔽層連接標準大地或上位控制器接地端。
根據驅動器輸出電流設置選擇電源線和電機動力線的直徑，一般不要小于1mm²線經。

推薦采用此種脈沖輸出方式。
差分驅動芯片推薦采用26LS31或同類品。
驅動器與上位控制器的連接電纜最好選擇帶屏蔽，屏蔽層連接標準大地或上位控制器接地端。
根據驅動器輸出電流設置選擇電源線和電機動力線的直徑，一般不要小于1mm²線經。
