直流無刷電機系列42BLF
時間：2012年04月11日
常州市合泰電機電器有限公司 |
|
| 聯系人:于益平 | 電話:0519-88898178(總機) 0519-88385510(銷售) |
| 傳真:0519-88770911 | 地址:江蘇省常州市武進區遙觀鎮勤新村工業集中區 |
| 郵編: | 郵箱:info@ht-motor.com |
| 網址:http://www.ht-motor.com | |
產品名稱：直流無刷電機
產品型號：42BLFSeries
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件42BLFSeries
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| Model | 42BLF01 | 42BLF02 | 42BLF03 |
| Number of Poles | 8 | ||
| Number of Phases | 3 | ||
| Nominal voltage VDC | 24 | ||
| Rated speed RPM | 4000 | ||
| Rated Torque N-m | 0.063 | 0.125 | 0.188 |
| Rated Current Amps | 1.9 | 3.4 | 5.7 |
| Output Power Watts | 26 | 52 | 78 |
| Peak Tourque1 N-m | 0.18 | 0.38 | 0.75 |
| Peak Current Amps | 5.7 | 10.2 | 18 |
| Torque constant N-m/A | 0.035 | 0.036 | 0.036 |
| Back EMF V/kRPM | 3.7 | 3.8 | 3.8 |
| Rotor inertia g·cm² | 24 | 48 | 72 |
| Body Length(L) mm | 47 | 63 | 79 |
| Mass kg | 0.33 | 0.48 | 0.63 |
*以上僅為代表產品，派生產品可根據客戶要求制作

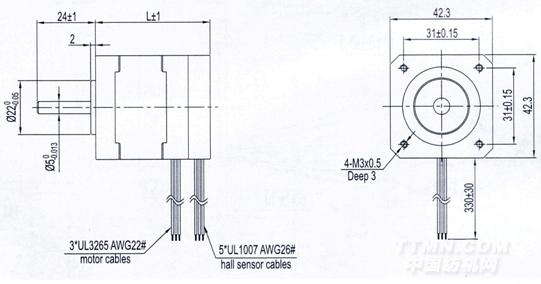

Mechanical Dimensions(外型圖)
.jpg)

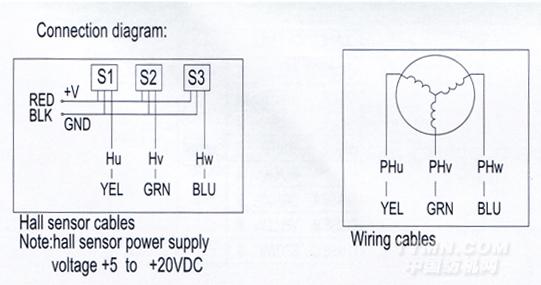

Wiring diagram(接線圖):
.jpg)
