混合式步進電機系列28BYGH
時間：2012年04月10日
常州市合泰電機電器有限公司 |
|
| 聯系人:于益平 | 電話:0519-88898178(總機) 0519-88385510(銷售) |
| 傳真:0519-88770911 | 地址:江蘇省常州市武進區遙觀鎮勤新村工業集中區 |
| 郵編: | 郵箱:info@ht-motor.com |
| 網址:http://www.ht-motor.com | |
產品名稱：混合式步行電機
產品型號：28BYGH
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件 28BYGH
產品簡介：
HYBRID STEPPING MOTOR(混合式步進電機)
General Specifications(詳細說明)：
Step Accuracy………………………………………………… ±5%
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC for one minute
Electrical Specifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (g.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Interia (kg.cm²) |
重量 Motor weight (kg) |
|||
| 28BYGH102 | 1.8 | 32 | 3.9 | 0.67 | 5.8 | 3.2 | 600 | 4 |
|
0.11 |
|||
| 28BYGH105 | 1.8 | 2.66 | 0.95 | 2.8 | 1.0 | 430 | 6 | ||||||
| 28BYGH301 | 1.8 | 45 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 4 |
|
0.14 |
|||
| 28BYGH303 | 1.8 | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | ||||||
| 28BYGH501 | 1.8 | 51 | 8.04 | 0.67 | 12 | 7.2 | 1200 | 4 |
|
0.2 |
*以上僅為代表產品，派生產品可根據客戶要求制作

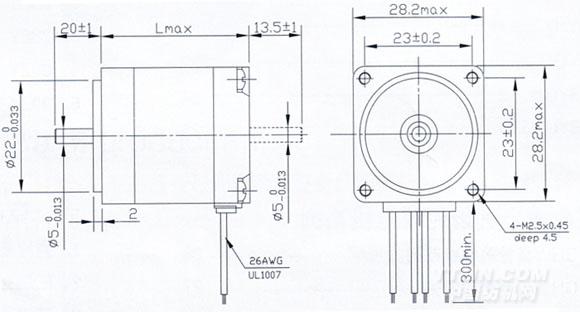

Mechanical Dimensions(外型圖)
.jpg)

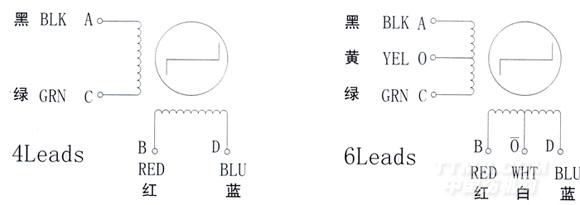

Wiring diagram(接線圖):
.jpg)

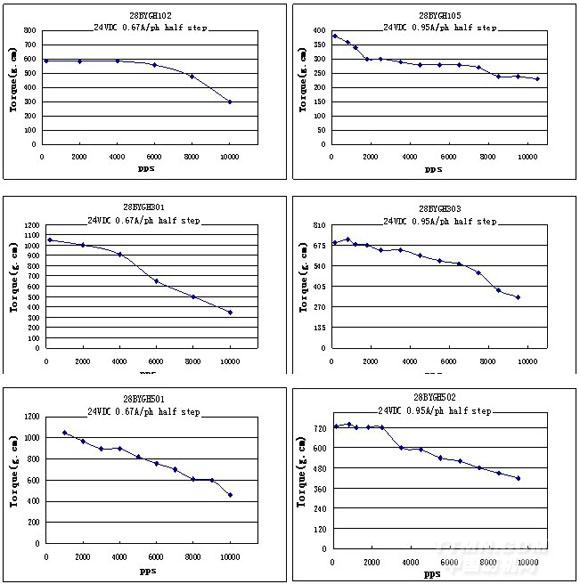

Pull out Torque Curve:
