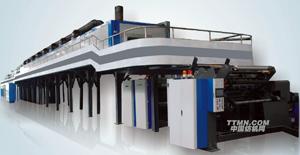

YLB120-6Y3W墻紙圓網印刷發泡生產線，整機配套了涂布、烘干、圓網印刷、凹版印刷、撒粒、高溫發泡、自動對版壓花等機組，全面采用伺服傳動和自動套準控制技術，機械結構成熟，加工工藝先進，產品性能達到國外同類產品的水平，完...

產品簡介：
YLB120-6Y3W墻紙圓網印刷發泡生產線，整機配套了涂布、烘干、圓網印刷、凹版印刷、撒粒、高溫發泡、自動對版壓花等機組，全面采用伺服傳動和自動套準控制技術，機械結構成熟，加工工藝先進，產品性能達到國外同類產品的水平，完全滿足生產彩色印刷、壓花、撒粒、發泡壁紙的需要。

優勢特點：
● 高性能全伺服無軸控制控制，傳動穩定可靠，高精度的印刷效果。
● 借鑒國外圓網壁紙?jiān)O(shè)備的先進設計理念，機械核心結構合理可靠。
● 采用數控設備加工制造，機械加工品質精良。
● 先進的自動加漿控制，保證了生產的連續運行。
● 全新設計的印刷機組的網頭座三向?qū)ㄑb置，保證高精度的圖文效果再現。
● 可選用光電自動套準技術，無紙對版、精確調相，成品率高。
● 獨特的冷卻輥設計結構，保證高效的冷卻效果。
● 專為壁紙生產設計的發泡烘箱，采用內風路循環體系，溫度均勻穩定。
● 自動對版壓花控制技術，精確排除紙張伸縮造成的壓紋誤差。
● 靈活多變的多工藝組合方式，為產品預留豐富的開發潛力。
技術指標：
主要技術參數及特點

型號：YLB120-6Y3W-Ⅰ
最大進紙寬度：1200mm
套色數：6色圓網+3色凹印
工藝方式：圓網印刷、凹版印刷、撒粒、發泡
適印規格：530mm、700mm、920mm、1060mm
開收卷最大直徑：Ф1000mm
工藝車速：0～60 m/min
承印物：80-100 g/m2左右的壁紙?jiān)垺?00-300 g/m2左右的壁紙涂布紙
套印誤差：≤±0.25mm
整機熱源：導熱硅油、280℃、0.3Mp
整機冷源：冷凍水、≤17℃、0.3Mp
傳動方式：電子軸交流伺服傳動
套準方式：手動套準
主控制系統： PLC主控制系統，彩色液晶觸摸屏顯示
總電源：3×380V50Hz、260KVA
生產線外形尺寸：（長×寬×高）65米×7米×7米
應用范圍：

多功能高檔壁紙生產線。整機可以配套圓網印刷、凹版印刷、撒粒、高溫發泡等機組，全面采用伺服傳動技術，機械結構成熟，加工工藝先進，產品性能達到國外同類產品的水平，完全滿足生產彩色印刷、撒粒、發泡壁紙的需要。

普通圓網印刷壁紙
普通發泡壁紙
特殊底紙的圓網印刷壁紙
特殊效果的發泡壁紙
圓網和凹印組合印刷壁紙
圓網和凹印組合印刷發泡壁紙
圓網和凹印組合印刷發泡壓花壁紙
撒粒壁紙

工藝解析：
1、收放卷：設備配套卷料直徑最大1000mm的大卷開卷和大卷收卷，具備不停機換卷功能，可以高效的實現不停機連續生產的要求。由于設備工藝流程較長，大卷收卷可以避免聯機收小卷以及分包設備故障帶來的不必要的停機，提高了整機生產效率和成品率。
2、燙平機：該工序配套的熱輥可以為紙張除濕，消除荷葉邊，并且大包角走紙可以起到展平紙張的作用，通過該工序，紙張基本定型，減小了印刷階段的拉伸變形，為精準的套印打基礎。
3、前2組圓網：將2組圓網配套在設備的最前端，用做圓網涂布，第一色做底涂（白漿），第二色做面涂（珠光或底色），2組圓網涂層量可達到近250g，因此上機印刷的紙張用原紙即可，取消了凹印機必備的涂布工序。
4、三組凹?。喊及嬗∷⒃隗w現漸變色和精細圖文方面具備其獨到的優勢，將凹印的這一優勢配套進圓網的印刷流程中，是為圓網做了一個很好的補充，增加了產品開發的多樣性。凹印印刷對承印物的平整度有要求，所以只能配套在打底的圓網之后，在套印發泡的其他圓網機組之前。通過伺服傳動，可以與其他圓網單元實現±0.25mm精度范圍內穩定的套準印刷。
5、四組圓網：圓網發泡的產品多為5套色之內，在底色基礎上再進行4套色發泡印刷，可以滿足絕大多數產品的圓網工藝要求。在不需要套印印刷時，最后一色組圓網還可以作為撒粒單元的涂膠工序。
6、撒粒機組：撒粒壁紙目前也是屬于較為常見的壁紙產品，該機組的配套，可以完成撒粒工藝，增加了整機的工藝多樣性。
7、發泡烘箱：分3節進行分段式溫度控制，長度近30米的發泡烘箱是圓網設備不可缺少的配套，采用了國際先進的烘箱內部風路設計結構，可以實現高低各種泡型的發泡工序，而且發泡泡型穩定，左右無色差。
8、預留壓花工：在發泡烘箱后部預留了壓花工位，為工廠配套壓花機組，增加產品的多樣性做了充分的準備。
