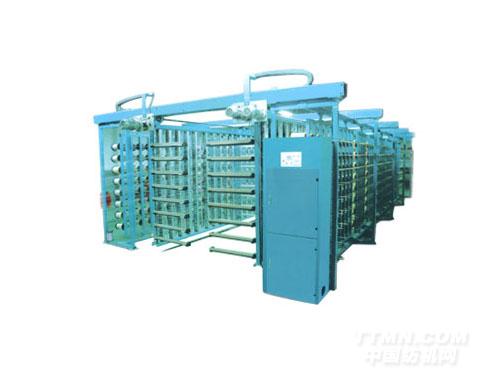

V型循環式筒子架

筒子架形式

V型循環式筒子架主要和整經短纖維的分批整經機配套使用。主要優點是架身短，架子與伸縮筘間無倒紗器，特別適用對摩擦敏感的短纖維，實現低張力水平高速運行，有利于減少紗線的張力差異和整經時候的斷頭率。交錯的紗筒布置優化了空間利用，V型內側可存放預備筒子架，便于工人操作，換筒時間短，減少整經時停車時間。該筒子架特別適應高速整經。
技術特征：
1.       換筒方式：紗架內插上預備筒子后通過電動循環鏈傳動回轉集體換筒。
2.       兩翼紗架排成V字形，采用外導紗方式引紗，中間無導向元件，使紗線資源狀態運行，無紗線的摩擦。
3.       斷頭監控：單錠無接觸光電式檢測，對低張力的細支紗也可以進行準確的檢測。
4.       每錠每列設有斷頭顯示及開關，方便處理斷頭，提高生產效率。
5.       前后筒子架上經紗張力差異依靠預張力桿改變包圍角來縮小，將單紗張力差異縮小到極限。預張力桿另一個作用是在高速退繞停車重新開車時，能將小辮子解開，以利于高速退繞。
6.       每錠設有紗線夾持裝置，當啟動和停車時，給紗施加柔和的制動，從而防止加減速時紗線的松弛。
7.       紗線剪切力為：手動式、電動式。
8.       除塵裝置：電動往復行走式。
9.       紗架前裝有獨立控制箱。




新型雙盤無立柱積極轉動式筒子架
筒子架型式
新型雙盤無立柱積極轉動式筒子架適用于各種規格的紗線，能滿足分條、分批等多類型整經機的工作需要，具體型式可分為回轉式、小車式和小“V“型式
技術特征
1、  適應紗線品種范圍廣泛
2、  紗線張力在觸摸屏上集中控制
3、  能適應高線速度的工作需要
4、  張力盤積主動旋轉，自動清潔張力盤表面
5、  斷頭監控采用紅外線自停裝置
6、  每錠有獨立的吹風裝置，間隙吹風集中控制。
7、  筒子架前側配有獨立的控制系統。
8、  根據不同的筒子架型式，有多種換筒方式

小V形筒子架


翻轉式內引紗矩形筒子架
