內容提要：瑞士立達公司生產的轉杯紡紗機近年來有了新的發展。尤其在應用了緒森公司SUESSEN的SC-R紡紗箱后，轉杯紡紗速度由每分鐘的130000轉提高到150000轉/分，最高可達160000轉/分；紡紗性能也大為改進；紡紗質量提高。R40型轉杯紡紗機與德國錫來福公司的AUTO360型轉杯紡紗機及意大利FL3000 型轉杯紡紗機相比較，不但一些性能相同，而且還有許多獨特的優點，瑞士立達公司還生產了半自東轉杯紡紗機，適應市場的需求。
關鍵詞：紡紗器 全自動轉杯紡紗機 自動轉杯紡紗機
一、R40全自動轉杯紡紗機
R40轉杯紡紗機是首次應用緒森公司SUESSEN（D）紡紗箱技術與立達R20轉杯紡紗機相結合的新型轉杯紡紗機，SC-R紡紗箱是R40轉杯紡紗機的心臟，比R20型轉杯紡紗機的性能有很大改進，運轉穩定，新型紡紗機器人將自動接頭與換筒功能聯合在一起，經過多年運行后，證明具有最佳的性能。是當代先進高科技的轉杯紡紗機。我們稱它為高擋轉杯紡紗機。

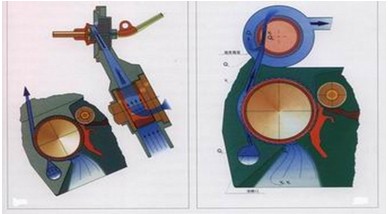

圖1SC—R紡紗箱
1、R40轉杯紡紗機紡紗技術上的改進：
1.1、R40轉杯紡紗機應用SC-R新型紡紗箱的優點具有調節“BYPASS”功能；
“BYPASS”根據喂入原料情況，調節氣流，利用雜質分離器使雜質充份分離出來。
1.2、恒定不變的纖維喂入量，保證被梳理的纖維束是均勻的，從而顯著改進紗線質量。
1.3、開松羅拉的設計，與其它型式的開松羅拉相比較特點是開松羅拉不被罩蓋封閉，但為了滿足環保要求，開松羅拉是分檔封閉的罩殼附近積聚的現象。
1.4、SC—R紡紗箱其它部分也很優良，整體式開松機構沿著開松羅拉及纖維通道，很容易在運轉的機器上拆開及再安裝，外殼可以打開或將紡紗零件在機器以外進行檢查，或者更換紡紗元件，所有這些工作都可快速完成。
2、R40高速度高效率特征：R40轉杯紡紗機在增加產量的同時，可減少加工運轉成本。
2.1、R40轉杯紡紗速度15萬轉/分，引出速度235米/分以上。
2.2、全機320頭，頭距245毫米，用18.1/211棉條桶，排放兩排。
2.3、轉杯筒子紗直徑340毫米，重量5公斤。
2.4、轉杯紡紗機采用機器人及新式紡紗箱等先進技術，機器人對紡紗箱的伺服，可使紡紗箱穩定可靠而快速，即使在轉杯速度及卷繞速度很高的情況下，也使機器運行穩定可靠，保證機器高效率運行。
2.5、自動接頭速度在R20及R40轉杯紡紗機上都很高，接近于正常紡紗速度，只有在這種高的接頭速度條件下，才保證足夠的接頭強力。可做到無接頭痕。
這種接頭質量在每個紡紗頭上都是一樣的，因為轉杯速度基本一樣，轉杯速度在12萬轉/分以上時接頭質量十分好。R20轉杯紡紗機接頭速度是恒定的，它由第二正切皮帶傳動實現的，而在R40轉杯紡紗機上機器人本身可精確一致性的接頭速度并保持接頭過程中速度恒定。接頭速度可以調節，以優選最佳適應速度。
2.6、在紡紗起動及卷繞、換筒，機器人能做到準確完成接頭及換筒任務，這樣周而復始循環工作，保證轉杯紡紗機高效運行。
2、7立達的R40轉杯紡紗機在2007幕尼黑ITMA展出時的紡紗頭數高達500個，輸出速度為359米/分，可減少能耗7%
3、R40其它特點：
3.1、R40轉杯紡紗機非常注意保持R20轉杯紡紗機的優點，實踐證明UNFEED（聯合喂入管）供應系統，供應空管給機器人，從而消除了機器人等候的時間，在換筒后的循環中R40轉杯紡紗機的紡紗器，直接靠在空管上，從而使接頭質量在轉杯高速回轉時應用接頭器十分優良，現代化的機器人的設計可做調節及保持接頭條件使接頭質量即好又快、又簡便。
3.2、R40具有很高的靈活性，可以在線調節牽伸卷繞張力及捻度等，可無級調節轉杯速度。
3.3、電子清紗器配有異纖清除功能，（選用功能），也可以聯合運行，從機器熒光顯示板上顯示異纖檢測去除的功能。
3.4、每個紡紗頭上都能提供相應訊號，使操作者能及時看到每個紡紗的紗線上疵點的情況或者棉條上的問題。
3.5、每個紡紗頭的信息，在機器熒屏上顯示的幾何圖形并予以保留，值車工只需輕輕觸摸一下熒屏顯示控制板即可清楚看到。
3.6、一種新式大容量顯示系統，在機器人上可提供清楚的相關重要的圖像。
二、立達公司生產的BT系列的半自動轉杯紡紗機
轉杯紡紗機從20世紀80年代起到21世紀的今天以比較快的速度發展，具有紡紗速度高，自動化水平高，產品質量好以及產品適應性廣的特點，形成了有電子計算機、傳感器與轉杯紡紗技術相結合的全自動、半自動高科技的紡紗機械技術，全自動技術轉杯紡紗機有瑞士R40、賜來福的Auto312、Auto360等配有自動接頭及自動落紗全自動的轉杯紡紗機如瑞士立達、、意 大利FL3000 型轉杯紡紗機、也有許多半自動轉杯紡紗機進入市場，如捷克公司生產的BD、 BT系列的半自動轉杯紡紗，特別他們近期研制成功的BT923、924(R923、R924)半自動轉杯紡紗機，應用新的紡紗器，使轉杯紡紗機除了接頭，落紗等仍為人工操作外，產品質量高、產品適應性廣，應用了C-120紡紗箱后紡紗質量有了更進一步提高。
立達公司生產的BT系列轉杯紡紗機屬經濟型，可生產即經濟適用，又質量可靠的轉杯紗，以往生產的半自動轉杯紡紗機有BT903、BT905等在此基礎上又新開發研制成功BT923型半自動轉杯紡紗機，的轉杯紗具有高質量，而且有很好的價格—性能比。我們稱它為中擋轉杯紡紗機
新設計的BT923半自動轉杯紡紗機，在半自動轉杯紡紗系統里居領先地位，主要表現在三個方面：
①生產效率高、產量增加；②具有人機對話工程及操作方便的特點；③具有在線紡紗質量監控系統
1、紡紗經濟性：
1.1優化輸出速度，應用人工落紗；
1.2優化轉杯速度，適于加工許多常用的紗；
1.3優化設計，減輕勞動負擔；
由于BT923已做了完全新的設計，應用了許多新技術，從而顯著提高了生產率。BT923轉杯紡紗機的接頭方法與BT913雖然基本相同，但也做了一些適當的改進。
BT923轉杯紡紗機具有提高生產率的潛力，轉杯速度為110000轉/分，輸出速度一般可達到200米/分，全機有360個紡紗頭，可獲得最大的產量，生產同類型的紗比其它半自動轉杯紡紗機產量增加10-15%。紡紗支數為40英支以下。
2、人機工程：
2.1 BT923半自動轉機紡紗機比全自動轉杯紡紗機(有機器人的R40或Auto360)需要更多的人工進行操作，因此，機器的設計盡量考慮人工操作的方便性，以減少操作者的負擔，使整個生產過程簡便易操作。
2.2 關于接頭問題：BT923半自動轉杯紡紗機一臺要占用一個操作工，因此對轉杯紡紗機每個紡紗頭的紡紗路線十分重要，新設計的半自動轉杯紡紗機其特點比過去半自動轉杯紡紗機具有勞動負擔低、生產效率高，條筒高度加高到42英寸，頭距230毫米，使18英寸的條筒可以方便的排放及調換，同時，操作工還可直接處理機器上的問題而不需要另外的工具，大條筒可以減少換筒次數，減少操作人工的負擔，以減少紗線接頭次數，從而提高紗線質量。BT923轉杯紡紗機上裝有兩組運輸帶，用于運送紗管及筒子紗，也減少了操作工的負擔，這些設置保證了機器兩側在生產不同品種的紗線時不會混亂。兩個傳動帶還可用作筒子紗的暫時貯存，使操作者能靈活安排他們的工作。
2．3、為了增加機器的靈活性，機器上配有新設計的C-120紡紗箱，不需要其它工具。在任何條件下轉杯紡紗機零件的更換都很容易快速完成。
3、C-120紡紗箱
立達公司的轉杯紡紗技術發展很快，而且機器制造也先進，像C-120紡紗箱反映出該公司的先進技術及機器制造的高水平。
新的紡紗箱基于中央集中吸氣系統，使空氣及轉杯不要開洞，中央吸氣系統保證轉杯的最佳紡紗條件而不需要穿孔。陶瓷轉杯軸承具有耐磨運轉穩定的特點，可使紡紗斷頭減少，而且在高速回轉條件下，在一定的棉條供應前提下獲得最佳的收益。C-120紡紗箱可最大限度清除垃圾顆粒，從而使轉杯紗得到凈化，而且收集的廢料中有效纖維最少，BT923轉杯紗條干十分均勻，疵點極少。
4、自動控制系統
自動控制系統保證了穩定的真空條件，系統可按操作者設定值自動調節壓力水平，應用雜質過濾器自控系統可防止真空壓力偏差，可減少真空度的損失，并自動加以補償，因此，真空壓力值可設置的比較低，從而節約了能源。
5、接頭系統：
5.1 BT923轉杯紡紗機應用Amispin接頭器，是受控的電子接頭裝置，與QTOP相結合，可形成均勻一致的穩定的接頭動作，使機器快速再啟動。比BT903轉杯紡紗機接頭取得顯著的進步，也比其它半自動轉杯紡紗機的接頭質量優異的多，而且接頭操作簡便，是目前獨一無二的。Amispin應用輸入羅拉，精確控制棉條喂入及轉杯紗輸出時間，可以很好的完成紗線接頭操作，精確的接頭系統的設計可保證接頭質量。
5.2 BT923最大輸出速度在200米/分條件下，也可生產出優質轉杯紗及優良的接頭質量，BT923轉杯紡紗機還裝有環形壓力補償器，當機器啟動后卷繞進入加速狀態，預定的紗線從轉杯中引出環形補償器，應用吸引力捕捉從轉杯引出的紗，使紗線不會受損傷，也不會形成氣圈。
5.3 Qtop保證了接頭高質量，即使生產很細的紗，接頭質量也得到保障，Qtop應用氣壓力量，從棉條中去除受損傷的纖維。
5.4 在開松過程中短纖維從開松部分被引導出，在精確的時間內接著會從新的喂入棉條開松后，使理想長度的纖維進行接頭。其它半自動接頭器速度太慢，阻止了受損傷的短纖維快速排除，同時不能保證纖維流連續不斷通過接頭系統。
5.5、接頭質量很好�；咀龅綗o接頭痕，接頭處強力與在生產的轉杯紗的平均強力相近。
6、IQPLUS電子清紗器
BT923還可安裝立
