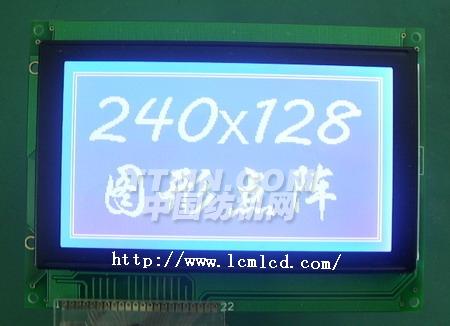

SYM240128AZK------這是一款自帶簡體字庫的圖形點陣液晶屏，編程模式簡潔方便，為項目開發節約了寶貴的時間和開發成本。配置了內建對比度軟件調節電路；提供多組半角字符（ACSⅡ碼），粗體字形、行距設定；提供單個字符反白顯示和N行反白顯示；提供顯示屏幕水平卷動和垂直拖動功能；提供簡單四級灰度顯示；提供中英文對齊或不對齊功能。
產品型號：SYM240128AZK
外形尺寸：144.0x 104  mm
顯示區域：114.0x64 mm
點 大 小：0.40x0.40
定位孔尺寸：138.0*97.0
控 制 器：RA8803硬件字庫，可以3.3V，5V供電
點 陣 數：240x128

 以下是  三元液晶科技 生產的部分產品目錄：

產品型號      點陣   外形尺寸  顯示區域    控制器        備  注

SYM320240A　 320x240　143.0 x 96.8　 104.0 x 79.3　   No          本款很少生產

( 兼容5.1寸三星公司UG-32F01 )

SYM320240B　 320x240　167.0 x 109.0　122.0 x 92.0　 SED1335或No   14/18 PIN接口

SYB320240B系列320x240　167.0 x 109.0　122.0 x 92.0  SED1335或No   14/18 PIN接口

（不含控制器的14PIN接口完全兼容5.7寸日本Optrex公司 DMF50840、DMF50174

可以滿足3V或者5V供電）

SYM320240B7　 320x240　167.0 x 109.0　122.0 x 92.0　 SED1335    18/22/26 PIN接口

（內帶ADS7843E觸摸控制電路，配進口四線電阻式觸摸屏；可以滿足3V或者5V供電；

SYM320240B7PCBV1.1完全兼容臺灣的DG320240-27N----26PIN的FFC接口Pitch=1.0mm）

SYM320240BZK 320x240　167.0 x 109.0　122.0 x 92.0　硬件漢字庫    20 PIN接口

（內含硬件中文字庫和觸摸控制電路，配進口四線電阻式觸摸屏；                    可以滿足3V或者5V供電）

SYM320240C1　 320x240　139.0 x 100.0　103.0 x 79.0　 SED1335或No  14/18 PIN接口

SYM320240C2　 320x240　139.0 x 120.0　103.0 x 79.0　 SED1335或No  14/18 PIN接口

（兼容  5.1寸日本Optrex公司 DMF50081；

  SYM 320240C有倆版本V1.0：LED；V2.0：CCFL ；可以滿足3V或者5V供電）

SYM320240C3   20x240   139.0x100.0   103.0x 79.0   S1D13700F01    LED、3V or 5V

SYM320240CZK 320x240　139.0 x 100.0　103.0 x 79.0　 SED1335或No   14/18 PIN接口

（內含硬件中文字庫、可以滿足3V或者5V供電）

SYM320240D　 320x240　148.0 x 120.0　120.0 x 92.0　 SED1335        2x10 PIN接口

      ( 兼容WG320240C ,2 x 10 pin接口)

SAG-320240F　 320x240　167.0 x 109.0　122.0 x 92.0　 SED1335  5.7寸，18/24PIN接口

（兼容5.7寸臺灣晶采公司 AG-320240系列產品、外形同B款，邦定工藝；

  本公司還可以提供原裝臺灣晶采液晶屏）

SYT32019T    320x240　166.6 x 109.57 121.0 x  91.6  No Controller    12PIN接口

（兼容5.7寸 SHARP公司 LM32019T ）

SYT240320A  240X320    66.5 x 89.5    56.5 x 78.0    No Controller   16級灰階

（兼容 Epson 公司 E1147 ）

SYT240160A　240x160　122.5 x 93.0　 100.0 x 79.0     SED1335      超薄  TAB工藝

SYT240160B　240x160　122.5 x 93.0　 100.0 x 79.0     No           超薄  TAB工藝

SYT240160C　240x160　 72.8 x 52.8　 64.8 x 45.8     No           超薄  TAB工藝

SYT240160CZK　240x160　 72.8 x 52.8　 64.8 x 45.8  RA8802     內置硬件中文字庫

產品型號      點陣   外形尺寸  顯示區域      控制器         備  注

SYM240128A　   240x128　144.0 x 104.0　114.0 x 64.0　  T6963C   SAMSUNG貼片

SYM240128AZK  240x128　144.0 x 104.0　114.0 x 64.0　硬件漢字庫 SAMSUNG貼片

    （可以滿足3V或者5V供電）

SYB240128A　   240x128　144.0 x 104.0　114.0 x 64.0　  T6963C         COB工藝

SYB240128A3　  240x128　144.0 x 104.0　114.0 x 64.0　  T6963C         第9pin空腳

SYM24064A　　240x64　 180.0 x 65.0　 132.6 x 39.0　  LC7981     SAMSUNG 貼片

SYM24064B　　240x64　 180.0 x 65.0　 132.6 x 39.0　  T6963C     SAMSUNG 貼片

（兼容日本Optrex公司 DMF5005 ）

SYM24064BZK  240x64　180.0 x 65.0　 132.6 x 39.0　硬件漢字庫   SAMSUNG貼片

    （可以滿足3V或者5V供電）

SYT160160A　 160x160　 51.9 x 51.9　  45.8 x 45.8　  No                 TAB工藝

SYM160128A1　 160x128　130.0 x 102.0　101.0 x 82.0　  T6963C           貼片工藝

（兼容日本Optrex公司 DMF5001NY ）

SYB19264A　  192X64　 100.0 x 60.0   84.0 x 31.0　  三星S6B0107       COB工藝

SYB19264B　　192X64　 120.0 x 62.0　 104.0 x 39.0　 三星S6B0107       COB工藝

SYB19264C    192X64    130.0 x 65.0   104.0 x 39.0   三星S6B0107       COB工藝

SYB19264C1  192X64    130.0 x 65.0   104.0 x 39.0   三星S6B0107       COB工藝

SYB19264D    192X64    113.0 x 71.0   96.0  x 47.0   三星S6B0107       COB工藝

SYB16032A　  160x32　 122.0 x 44.0　  99.0 x 24.0　   ST7920硬件漢字庫  COB工藝

（外形尺寸兼容字符點陣SYB1602B）

SYB16032B　  160x32　 122.0 x 44.0　  99.0 x 24.0　  三星S6B0107       COB工藝

SYB12864A　　128x64　 113.0 x 65.0　  73.4 x 38.8　  三星S6B0107       COB工藝

SYM12864B　  128x64　  78.0 x 70.0　  62.0 x 44.0  　東芝T6963C       SMT工藝

（外形尺寸兼容SYM12864J、SYB12864 L）

SYB12864B　  128x64　  78.0 x 70.0　  62.0 x 44.0  　東芝T6963C       COB工藝

（外形尺寸兼容SYB12864J、SYB12864L）

SYB12864C　  128x64　  93.0 x 70.0　  70.7 x 38.8　  三星S6B0107       COB工藝

（外形尺寸兼容SYB12864 K）

SYB12864D2　　128x64　 75.0 x 52.7　   60.0 x 32.5　  三星S6B0107       COB工藝

SYB12864I　　 128x64　 54.0 x 50.0　    43.5 x 29.0　 三星S6B0107      COB工藝

SYB12864J　　 128x64　  78.0 x 70.0     62.0 x 44.0    ST7920硬件漢字庫

（外形尺寸兼容SYM12864B、SYB12864 L）

SYB12864K　  128x64　  93.0 x 70.0     70.7 x 38.8    ST7920硬件漢字庫

（外形尺寸兼容SYB12864 C）

SYB12864L　  128x64　  78.0 x 70.0　   62.0 x 44.0  　三星S6B0107

（外形尺寸兼容SYM12864B、SYB12864J）

SYB12864L1　  128x64　  78.0 x 70.0　   62.0 x 44.0  　三星S6B0107

（外形尺寸兼容SYM12864B、SYB12864J）

產品型號      點陣   外形尺寸  顯示區域      控制器   備  注

SYB12832A　　128x32　 119.0 x 58.0　   91.0 x 31.0    ST7920硬件漢字庫

SYB12832AV1.0 128x32　 110.0 x 59.4　   76.5 x 25.0    三星S6B0107

SYB12232A　　122x32　  84.0 x 44.0　   60.0 x 18.5　  SED1520  18 pin2.54排針

SYB12232B　　122x32　  80.0 x 36.0　   60.0 x 18.5　  SED1520  18 pin2.54排針

SYB12232C　  122x32　  98.0 x 60.0     76.0 x 25.2　  SED1520  18 pin2.54排針

SYB12232D    122X32    66.6x27.95     55.0x18.0     SED1520  18pin1.0扁平線

SYB12232D1   122X32    66.6x27.95     55.0 x 18.0    SED1520  NO Backlight

SYB12232E    122x32    76.5 x 29.1     60.0 x 18.5     SED1520  NO Backlight

（注意12232點陣的液晶屏分為全屏和分屏）

以下為字符點陣 LCD Module

SYB4004A     40 X 4    190.0 x 54.0    147.0 x 29.5     三星S6A0069

SYB4002A     40 X 2     182.0 x 33.5    154.0 x 15.8    三星S6A0069

SYB2004A     20 X 4     98.0 x 60.0     76.0 x 26.0     三星S6A0069

（兼容日本Optrex公司 DMC204816L ）

SYB2004B     20 X 4     77.0 x 47.0     60.0 x 22.0     三星S6A0069

SYB2002A     20 X 2     116.0x 37.0      83.0 x 18.3    三星S6A0069

  （兼容日本OPTREX產DMC20261-NY-LY）

SYB2002B   20 X 2    180.0 x 40.0    149.0 x 23.0       三星S6A0069

SYB1604A   16 X 4    87.0 x 60.0      61.7 x 25.2       三星S6A0069

SYB1602A　 16 x 2    80.0 x 36.0　    64.5 x  13.8　   三星S6A0069

SYB1602B   16 x 2   122.0 x 44.0      99.0 x  24.0      三星S6A0069    大字符

（外形尺寸兼容圖形點陣SYB16032A）

SYB1602C   16 x 2    84.0 x 44.0       64.0 x  13.8    三星S6A0069

SYB1602D   16 x 2    85.0 x 30.0       65.0 x  16.0    三星S6A0069

SYB602E      16 x 2     53.0 x 20.0       36.0 x  10.0     三星S6A0069

SYB1601A     16 x 1  80.0 x 36.0       64.5 x 13.8    三星S6A0069

SYB1601B     16 x 1  151.0 x 40.0      120.0 x 23.0    三星S6A0069   大字符

SYB0802A     8 x 2    58.0 x 32.0      35.5 x 14.5     三星S6A0069  2x8x2.54  排針

SYB0802B-EL   8 X 2  40.0 x 35.0       30.4 x 14.0    三星S6A0069  2x7x2.54 排針

SYB0802B-LED  8 X 2  40.0 x 35.0      30.4 x 14.0    三星S6A0069   2x7x2.54 排針

SYB0802C1    8 X 2    58.0 x 32.0      35.5 x 14.5    三星S6A0069   2 x 7x1.27排針

SYB0901A     9 X 1    100.0 x 25.0     69.4 x 13.1    三星S6A0069   16x2.54  排針
