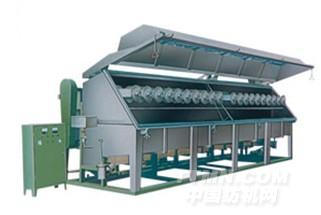

Q411  1-100管絞絲染色機

一.設備用途
　　本系列噴射式絞絲染色機是目前國內較為先進的絞絲染色設備,具有產量高,染色質量好,節約染料,操作簡單等優點,同時具備用途廣泛,通用性強的特點,可進行多種質料的絞線染色,如真絲,人造絲,棉紗,絲光棉,人造棉,棉麻線,晴綸線等,同時還可以利用該機在染色前進行漂白處理,適應長度可長,可短的不同規格,也可根據用戶提出的使用要求制作特殊規格。

 二.主要規格與技術特征:
1.噴管式:1管到100管
2.每管容絲量:5-8kg
3.工作溫度: 98℃
4.加熱方式:直接蒸汽加熱,間接蒸汽保溫。
5.染液循環方式：染槽內的染液由循環泵經分配箱進入噴管，對絞絲進行噴射染色后再流回染槽如此循環。
6.使用蝸輪蝸桿：與一般廠生產的鏈輪式有明顯優點,體積小,重量輕,水量急。
7.水溫在98℃時能噴射10-20cm。
8.使用晶體管自動繼電控制使用極為方便,間歇正反時間可自行調節,又可手動控制,傳動裝置使用擺線針輪減速機。
9.設備主要材料:1Cr18Ni9Ti不銹鋼。


三、機械特征和主要組成部分及說明
1.噴管：
　　噴管為不對稱三角梅花型，噴管長度有980-1280cm。噴管為不銹鋼材料制作而成，表面磨光，經高精度拋光，以免在工作時損傷絲束。孔徑為φ2mm。噴管小孔兩端設有凸緣，絲束均勻地掛在兩凸緣之間，染液由小孔內噴出，強行通過絲束進行染色在噴管的前端設有悶蓋，便于清洗噴管內部。

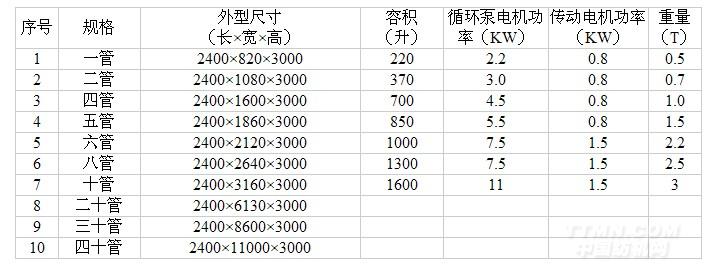

噴射式絞絲染色機外型尺寸及配套功率和重量
