精梳機是棉紡流程中生產優質紗的關鍵設備，針對國內精梳機與國外先進的精梳機相比無論從速度、產量、成紗質量指標及自動化程度等方面都有明顯差距的現狀，經緯紡織機械股份有限公司榆次分公司研發出了JWF1276型精梳。該機通過對精梳機鉗板傳動機構、分離羅拉的運動速度、鉗板開啟閉合的加壓、卷裝機構、監控檢測進行分析研究，分別進行了工藝和運動設計的優化，車速500鉗次／min，工藝速度可達430鉗次／min，在正常配棉條件下，精梳條的條于檢測CV％達到4％以下，重量不均勻率1％以下。同時具有速度高、卷裝大、質量穩定的特點，以性價比的優勢，實現替代進口。該項目通過研發試制，國產化降成本小試及中試改進提高，達到了國際水平，技術水平在國內處于領先。

JWF1276型精梳機的研究方式

精梳機傳動系統傳動機構的相互配合關系十分復雜。現代精梳工藝技術是由新型精梳機給棉，梳棉以周期性的循環轉動和分離接合過程的間歇傳動相巧妙配合，進行連續的生產運動。精梳機上各傳動機構的運動機件配合如有微小變化，均會影響整個精梳機的速度和質量。

為保證產品設計的可靠性，我們對JWF1276型精梳機運用計算機PRO／E三維軟件進行了全面的輔助設計、優化，較好地解決了主要技術問題。主要包括：對精梳機運行過程中對纖維進行梳理有關的幾個關鍵零部件，如上下鉗板、錫林、頂梳的運動和控制喂人、分離、接合運動等進行優化，并將工藝參數、運動件的尺寸和相關位置優化到最佳狀態；對精梳機的整體機架結構，如車頭箱，車中墻板，底板等及各主要傳動機構，如行星輪、傳動齒輪、分離羅拉等的精度、可靠性、穩定性等作各種情況下的分析，獲得零件各部位的應力、應變狀況，然后通過MECH／PRO將PRO／E實體模型轉入ADAMS仿真軟件構造運動學、動力學模型。得到關鍵機構的運動參數。并分析了運動參數的優劣，評價了運動參數對工藝的實現狀況。

JWF1276型精梳機技術創新點

鉗板結合件

實現了鉗板運動的開閉時間、開口量針對不同精梳工藝可進行最佳的選擇調整。鉗板組件的質量輕，其加工水平和外觀質量高，鉗板往復運動動程短，鉗板擺軸的角速度和鉗板運動的加速度降低，從而減少了鉗板運動的慣性力和慣性力矩，降低了鉗板咬合的沖擊力，減少了機器的震動，降低了機器的噪聲與能耗，為進一步提高車速創造了條件。

錫林組件

減輕了錫林組件的質量。經使用鋁合金錫林殼體，減少了組件的轉動慣量，同時提高了其加工和裝配精度，保證梳理格局的合理及一致，并對組件在運動中氣流對棉網的影響，各眼風量的調節進行研究改進，提高了棉網的質量。錫林采用了8014，8015兩種型號，以適用不同長度纖維。

差動輪系

優化了連桿的尺寸和差動輪系的齒輪齒數配比，優選其材料，提高其加工精度，以改善分離羅拉運動的力學性能和工藝性能。分離羅拉的繼續順轉量與前段倒轉量減小，分離羅拉的運動量減小，有利于車速提高。有效輸出長度減小，棉網的接合長度增加，有利于提高精梳條的質量。

整體機架結構

剛性大幅提高。精梳機車頭箱直接影響精梳機整機車速提高，因鉗板傳動機構、分離羅拉的傳動都集中于車頭箱之中，經適當改進車頭箱的墻板和地板以及機架的中墻板和底板等，其強度和剛性極佳，明顯減少了整機震動、噪聲，降低了負荷，提高了效率及整機可靠性。

運動機構

實施了優化分析。通過對鉗板機構、分離羅拉機構、錫林機構的三維的建模，進行了鉗板、分離羅拉、錫林的運動配合的分析，確定了配合時間。實現了對鉗板開啟機構的分析，解決了精梳機的鉗板加壓在梳理過程中加壓力的變化分析。利用三維模型進行了鉗板機構、錫林機構整個梳理過程中梳理隔距的分析。

牽伸傳動結構

結構優化。采用三上三下附壓力棒曲線牽伸的牽身機構，選擇合理牽伸倍數，進一步提高了精梳棉條的條于質量，并改進了牽伸系統的墻板結構，優選材料，提高加工和裝配精度，提高其牽伸的穩定性。

牽伸系統

實現的在線調整。牽伸系統有自調勻整功能，能在線自動控制紡出精梳條的重不勻率和條干CV％值水平，能根據紡紗支數，纖維長度等要求實時在線調整牽伸膠輥的加壓壓力和輯牽伸羅拉間的隔距，并實時顯示進行調整后的紡紗質量狀況。

零部件、整機裝配

精梳機全機可調整機構很少，全部由零部件制造，裝配精度保證。鉗板結合件組合鉗口的正確嚙合的間隙，直接影響到棉網的質量和梳理效果。差動輪系的齒輪結合件的間隙，直接影響到分離羅拉的運動的平穩性。車頭的連桿間裝配的平行間隙直接關系到連桿運動的平穩性。車頭箱、中墻板、底板等的安裝直接影響整機裝配質量。批量生產要運用專用裝配生產線保證整機裝配質量。

整體造型
運用設計的基礎理論與知識，在對綜合機器的造型與色彩、結構與功能、機器與人、環境等關系深入分析的基礎上，設計改善了機器的造型。

JWF1276型精梳機生產工藝驗證

精梳產品質量主要體現在精梳落棉指標，精梳條干CV值指標，精梳條落棉雜質粒數，精梳條含短絨率等指標上。

JWF1276型精梳機經生產紡紗試驗和對其機械性能的全面的驗證，該機車速、產量提高；機器能耗降低；對短纖維的適紡性更好；精梳落棉中的長纖維減少；機器運轉的平穩性提高，故障率降低；生產的精梳產品各項質量指標與成紗質量指標均達到了國內先進水平，也達到了國際較先進水平，有些指標還優于國際水平。

JWF1276型精梳機在調試至正常運轉下，相關工藝設定為：牽伸羅拉隔距13mm×18mm，牽伸羅拉工藝輪A40Z、B38Z、C38Z，給棉棘輪20Z。經無錫紡紗試驗中心試驗室取樣檢驗，其成條符合正常生產要求，可以并線運行生產.

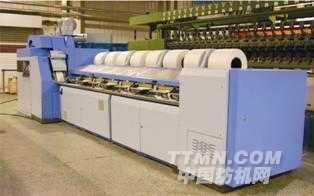

經緯紡機榆次分公司推出的最新型JWF1276型精梳機，無論在整機設計上，還是在設備制造精度、車速、產量、質量、效益、自動化程度以及平穩的運行性能等方面都是國內一流的。通過JWF1276型精梳機研制，自主創新能力明顯顯現，精梳機設計水平、機電一體化水平、制造精度、裝配精度、工藝試驗均有了很大提高。目前該產品正在加大投入，加快改進和完善工業化試驗進程，盡快達到產業化大批量生產能力，進一步提高產品的技術含量和市場競爭能力，確保在國內紡機市場上的領先優勢。

該機的主要特點：

a.應用最新運動原理，機械速度由 450 鉗次/min 提高為 500 鉗次/min，理論產量由 65ｋg/h 提高至 73ｋg/h；

b.對分離羅拉、鉗板平衡及其傳動鏈機構重新優化，進一步提高擺動機件抗沖擊性，降低設備的運行慣量和加速度；

c.對傳動箱體、支撐機架結構整體高強度設計，使高速運行車況平穩減噪。
