- [新聞]-->勻染好高效率低能耗的染整加工設備--簡介立信 TEC 系列高溫染色機
- [新聞]-->功能型針織面料的環保加工
- [新聞]-->立信染整參加第十屆印尼國際紡織及縫制機械展 (Indo InterTex 2012)
- [產品]-->匹染 TEC系列高溫染色機
- [產品]-->JumboTowel高溫毛巾染色機
- [產品]-->ECO-8多環松式染色機
- [視頻]-->訪立信染整機械有限公司營業及市場董事梁尚偉、市場經理陳愛芳
- [視頻]-->立信工業香檳酒會2012國際紡機展
產品推薦
產品分類
友情鏈接
聯系方式
- 聯系人：陳愛芳
- 郵 箱：
- 地 址：中國廣東省深圳市龍崗區南灣街道辦丹竹頭工業區立信路17-19號
- 手 機：13838738731
- 電 話：
- 傳 真：0755-84736154
- 網 址：http://www.fongs.com
細旦莫代爾/氨綸針織物的染色工藝
發布時間：2012-03-18
立信染整市場推廣技術論文
實時發布
(香港．2012 年 3 月 16 日)
細旦莫代爾/氨綸針織物的染色工藝
立信染整機械（深圳）有限公司
楊軍濤
摘要：細旦莫代爾是高檔服裝面料的首選，但在染整加工過程中易產生毛羽、擦傷、折痕等問題。本文重點介紹了適合加工細旦莫代爾/氨綸混紡織物的環保型染整機械及工藝流程，并就這些易出現的疵點問題提出合理化建議。
關鍵詞：細旦莫代爾；氨綸針織；立信 TEC 系列；獨特噴嘴設計；折痕；起毛
一、前言
隨著科技的發展，國內外開發了多種功能性新纖維材料。這些功能性新材料不但填補了傳統紡織行業的不足，而且日漸提高了人們的生活品質，滿足人們對紡織品"環保、舒適、保健、功能化"的要求。
細旦莫代爾，是由奧地利蘭精公司研制。此種纖維由于纖度較細，大大降低了絲的剛度，增加絲的層狀結構，增大比表面積和毛細效應，使纖維具有真絲般高雅光澤，并具有良好的吸濕散濕性。用細旦纖維做成的服裝，舒適、美觀、保暖、透氣，有很好的懸垂性和豐滿度，在防污性方面也有明顯提高，是高檔面料的首選。
細旦莫代爾在高端面料服飾上有著廣闊的發展前景。但細旦莫代爾針織物在染整加工生產中易出現擦傷、折痕、起毛、起球等技術問題。由于這些新型面料的開發，對相應的染整工藝也提出了更多更高的要求。而目前印染行業對生態環境的日益破壞，也越來越引起人們的重視。因此，開發環保型的染整機械和新的染整工藝是當前的發展趨勢。
根據以上情況，本文將闡述如何選擇合適的染整機械和染整工藝對細旦莫代爾/氨綸針織物進行染整加工，使織物獲得高質量的品質要求。
二、機器的選型
此種面料目前多在傳統的臥式缸中染色，用臥式缸染色的缺點是：浴比大、載量低，不符合當前的環保趨勢。而傳統的"O"型缸加工此類布時又極容易產生折痕、起毛等疵點。立信最新開發的新一代環保型高溫溢流染色機 TEC 系列具有低浴比、低張力、高質量的勻染性等特點，其創新的噴嘴設計更能有效的解決織物的折痕問題。因此，根據當前 的環保要求和該織物的特性選擇立信的 TEC 系列（該系列機型有 MINITEC、MIDITEC 和 JUMBOTEC 三款）對細旦莫代爾織物進行染色加工。
三、細旦莫代爾/氨綸針織物染整加工工藝
1 織物組織
50s 細旦莫代爾/30D 氨綸網眼針織布 （95%/5%）
2 工藝流程
坯檢→縫頭→預定型→縫邊（正面向內）→染色→開邊、軋水、擺布→定型→成品檢驗→包裝
3 預定型條件
由于此布類含有氨綸，在染整加工過程中會收縮，因此此布種在染色前要進行預定型，防止其在染色過程中因收縮嚴重而影響染色效果。預定型的機器選擇門富士定型機 MONTEX6500。預定型條件為：170℃×30m/min。
4 染色工藝及條件

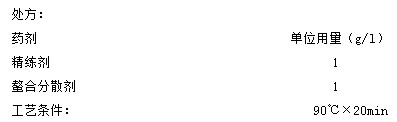

4.1 煮布
在煮布時要注意以下幾點：
●溫水進布可以使織物快速的吸水，使紗線膨脹并達到飽滿的狀態，可以減少織物的折痕產生。另外，由于氨綸在織布時，會有油劑，溫水進布，也可以加快油劑的溶解。因此，待溫度升到 40℃后，才開始入布。
●由于該布類對折痕較敏感，因此要注意控制升降溫速率。升降溫速率最好控制在 0.5~1℃/min。
●對于淺色產品還需要進行漂白處理，漂白時純堿和燒堿混合使用，且燒堿的用量不宜過高，最好不超過 1g/l，以避免燒堿對氨綸的損傷。

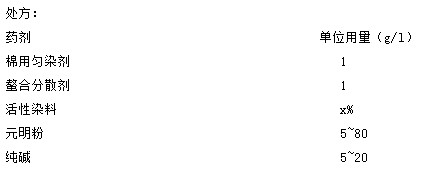

4.2 染色
●細旦莫代爾對染料助劑較敏感，初染率高，半染時間短，染料一旦上染就很難移染。因此要選擇染色重現性、配伍性及勻染性好，且對莫代爾纖維直接性中等的染料。
●加完純堿之后，其 PH 值最好控制在 10.8~11.2 之間。
●在傳統的溢流機染細旦莫代時，為防止染花，加料時間都較長。而 TEC 系列由于帶有精密流量控制的加料系統和第二循環系統，可大幅縮短加料時間，并同時保證織物高質量的勻染性。
●獨特的噴嘴設計可以使織物在染色過程中始終保持較松弛的狀態，從而使織物折疊的地方不停地換位，大大改善織物的折色痕問題。

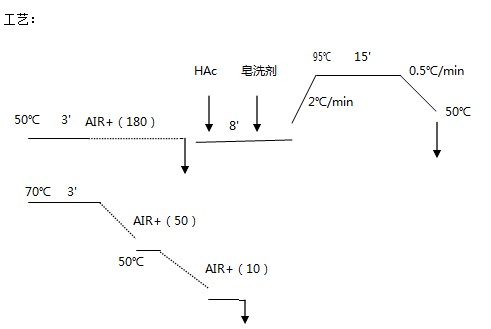

4.3 洗水
●使用 TEC 系列配備的 AIR+洗水功能可減少間歇洗水的入、放水時間。同時通過設定指數（離子濃度）來自動監測洗水情況。
●皂煮前洗至指數 180（1800ppm=1.8g/l Na2/SO4）。而洗水至指數為 10（100ppm）時，浮色已可去除干凈。
●配備預備缸功能的 TEC 系列可以提前準備下一缸用水，因此提前準備時，將冷水升溫至溫水，以減少因溫差對布面的折痕問題。
●根據實際生產情況，部分產品還需要做固色和柔軟處理。
5 開邊、軋水、擺布→定型→成品檢驗→包裝
a. 出缸后不脫水，直接過開幅機軋水開邊并將布擺整齊。
b. 定型條件為：150℃×30m/min
四、技術關鍵點及控制措施
1. 由于此種布類對折痕較敏感，在制定染色工藝時要注意控制升降溫速率，不宜過快。
2. 在染色時噴嘴壓力不宜過大，否則會造成布面毛羽過多，影響布面效果。
3. 用 TEC 系列染色時，要開第二噴嘴。既可以保證高流量對勻染性的要求，又可以使織物在松弛的狀態下染色，改善折痕問題。
4. 染色后不宜脫水，否則容易產生脫水痕。直接過開幅機進行軋水。
5. 出缸后應盡快安排定型烘干，不能長時間放置，否則容易出現緯向的折痕。
五、結論
1. 立信的 TEC 機型，由于其特殊的噴嘴設計，在低浴比條件下就可以解決布面折痕的問題。再加上低浴比、低張力和較好的勻染性等特點。完全滿足對細旦莫代爾/氨綸織物的染色要求和環保要求。
2. TEC 系列缸身較低，對織物所產生的張力較低，因此可以較好的穩定細旦莫代爾/氨綸織物的幅寬和克重變化。
3. 細旦莫代爾織物在出缸后不能進行脫水，并要避免嚴重打扭、長時間堆放等，否則會出現明顯的脫水痕和細皺。
4. 經實際生產證明，采用上述方法在 TEC 系列中染色后，可使細旦莫代爾/氨綸織物獲得良好的染色品質。
參考文獻：1.楊思煜.莫代爾氨綸混紡針織物的染整工藝〔J〕.印染,.2010,06(33):33~35.
2.彭志忠.Model/棉彈力織物的染整加工〔J〕.印染,.2007,08(12):15~17.
--------------------------------------
如有傳媒垂詢，請聯絡：
立信染整機械有限公司
香港青衣長達路 22-28 號 8 樓
營業及市場部
市場經理
陳愛芳小姐
電話﹕(852) 2943 8365 / (86) 138 2873 8731
電郵﹕estherchan@fongs.com
網址﹕www.fongs.com
